工控论坛首页 → 英威腾PLC体验 → 浏览主题：英威腾输入输出的量程转化

* 帖子主题：

英威腾输入输出的量程转化

1002

产品体验中心会员

348637186

文章数：35

年度积分：50

历史总积分：1002

作者的所有帖子(35)

注册时间：2014/9/19

发站内信

英威腾PLC体验(三)

发表于：2014/12/17 16:52:39

#0楼

英威腾的输入和输出需要单独做量程转化的程序还是有其他方法？
今天我用信号发生器模拟了一个输入信号4到20毫安的信号，他的设置画面里是-20MA到20MA的量程，感觉需要再加做程序来实现转化。

[此贴子已经被作者于2014/12/18 11:20:42编辑过]

【方案】揭秘热成像套件：为何它是追踪野生动物不可或缺的高科技伙伴？

只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 结帖 | 管理

16218

产品体验中心会员

zrx517697809

文章数：6262

年度积分：50

历史总积分：16218

作者的所有帖子(6262)

注册时间：2014/3/28

发站内信

2018论坛热心网友

三菱电机开云手机版登录入口（三）

寻找英威腾（三）

发表于：2014/12/17 18:00:06

#1楼

模拟量吗，它本身就有一个量程的

此帖发自论坛手机版

致力于自动化
伺服 PLC HMI

【方案】奥普特—卷纸缺陷检测

只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理

1002

产品体验中心会员

348637186

文章数：35

年度积分：50

历史总积分：1002

作者的所有帖子(35)

注册时间：2014/9/19

发站内信

英威腾PLC体验(三)

发表于：2014/12/18 11:02:17

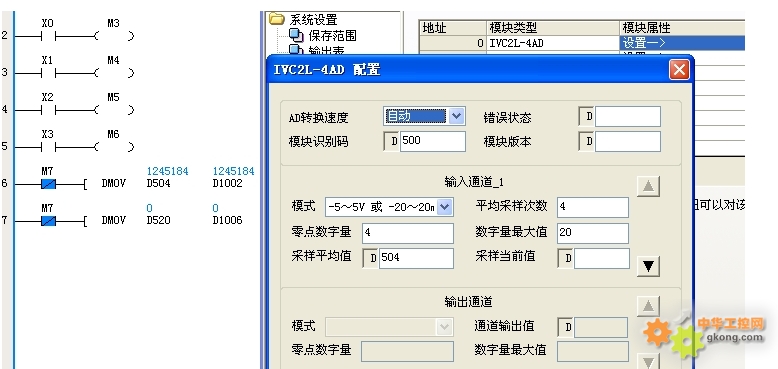

#2楼

【方案】本质安全型信号传输和功能安全型信号整合在同一个高度紧凑的解决方案中

只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理

1751

产品体验中心会员

iqis000

文章数：210

年度积分：50

历史总积分：1751

作者的所有帖子(210)

注册时间：2005/8/22

发站内信

英威腾PLC体验(三)

发表于：2014/12/18 12:24:17

#3楼

亲,4-20mA,不是你这样设置的,数字量的范围是-2000~2000 4mA是0 0mA就是-500 20mA是2000

零点数字量填-500 最大数字量填2000

采样值在D504里没问题传送应该是字,不是双字不能用DMOV 应该是MOV

就算你想直接用4-20做量程,不考虑精度问题应该这样:零点数字量填-5 最大数字量填20

[此贴子已经被作者于2014/12/18 12:26:53编辑过]

应为即愿为！
