工控论坛首页 → 英威腾变频器 → 浏览主题：谁能看懂这张电源图怎么工作的

* 帖子主题：

谁能看懂这张电源图怎么工作的

2766

574519025

文章数：228

年度积分：50

历史总积分：2766

作者的所有帖子(228)

注册时间：2015/10/9

发站内信

发表于：2016/8/7 10:26:54

#0楼

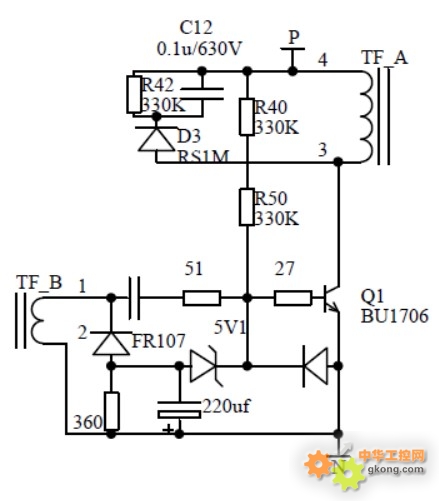

这是一款英威腾早期的变频器，型号已经看不清了。根据实物所画的，仔细对照了几遍发现没有错误。此电源的启动部分和稳压部分是如何工作的，谁能看出来。

[此贴子已经被作者于2016/8/7 10:27:17编辑过]

此帖发自手机工控论坛

【方案】案例 | 兰宝发掘e-F@ctory数字化价值（下）

只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 结帖 | 管理

10772

xquan

文章数：2958

年度积分：104

历史总积分：10772

作者的所有帖子(2958)

注册时间：2011/5/2

发站内信

发表于：2016/8/7 11:20:07

#1楼

确实没有错误？果真没有错误？

元芳！此图何解？

【方案】热成像无人机使用FLIR T640bx红外热像仪获取空中记录

只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理

49209

产品体验中心会员

kdrjl 版主

文章数：24260

年度积分：48

历史总积分：49209

作者的所有帖子(24260)

注册时间：2004/2/17

发站内信

2018论坛优秀版主

2017论坛优秀版主

2016论坛优秀版主

2015论坛优秀版主

2014论坛优秀版主

我秀我做2014

2013论坛优秀版主

秀秀我的办公桌

晒晒工控小礼品

2012论坛优秀版主

2011论坛贡献奖

2010年论坛优秀版主

发表于：2016/8/7 11:46:11

#2楼

嘻嘻，看到这张图的毛边，立感此图的珍贵了，能保存到这个程度，估计也是考古的水平了。

这图的工作原理，乍看三极管电路是一个带正反馈的开关电路，具有提高开关信号沿触发的作用。至于为什么三极管负载线圈的续流二极管，还要串联RC并联电路，真有点看不明白。

我是你的朋友

【方案】BCNet模块实现西门子PLC与海得netSCADA软件通讯

只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理

1690

jjf-810

文章数：64

年度积分：50

历史总积分：1690

作者的所有帖子(64)

注册时间：2015/2/20

发站内信

发表于：2016/8/7 12:24:14

#3楼

画错

此帖发自论坛手机版

【方案】制冷型探测器+高灵敏度模式，在安全距离内也能轻松查看微小VOCs泄漏

只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理

25174

产品体验中心会员

wenquan753

文章数：15252

年度积分：49

历史总积分：25174

作者的所有帖子(15252)

注册时间：2006/10/18

发站内信

2018论坛解答高手

发表于：2016/8/7 13:52:09

#4楼

如果图纸确定没有错误的话
这个还真没法解释！

【方案】春运大潮将至，如何守护铁路电气系统与火车平稳运行？这里找答案

只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理

5041

sbkkan

文章数：301

年度积分：50

历史总积分：5041

作者的所有帖子(301)

注册时间：2011/8/5

发站内信

发表于：2016/8/7 15:58:29

#5楼

单管自激电源

大致是这样的原理图

【方案】喷水试验器的节能化

只看该作者 | 赞[3] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理

4582

产品体验中心会员

zhengpan2010

文章数：2684

年度积分：48

历史总积分：4582

作者的所有帖子(2684)

注册时间：2010/9/13

发站内信

发表于：2016/8/7 16:21:09

#6楼

路过了解了

【方案】台达变频器在EPS应急电源中的应用

只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理

21650

kazefsh

文章数：7251

年度积分：268

历史总积分：21650

作者的所有帖子(7251)

注册时间：2013/2/5

发站内信

发表于：2016/8/7 17:46:32

#7楼

RCC电路，图纸肯定有错

此帖发自论坛手机版

【方案】使用FLIR光学气体红外热像仪进行环境保护

只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理

4604

ljchbhc

文章数：972

年度积分：50

历史总积分：4604

作者的所有帖子(972)

注册时间：2012/11/22

发站内信

发表于：2016/8/7 20:42:48

#8楼

此图无法产生震荡条件！鉴定完毕

【方案】利用维萨拉 Optimus? OPT100 确保实现可靠、免维护的海上监控

只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理

12694

蛇会大学

文章数：4675

年度积分：199

历史总积分：12694

作者的所有帖子(4675)

注册时间：2015/12/14

发站内信

2018论坛分享达人

发表于：2016/8/7 23:02:35

#9楼

只能说，你画错了

敏问找算丁亏楼累
敏问找算哭哲累嘿
敏问够算恐哈做累揍忍没催妹
比漏累伤醒更八音舍黑
我晕能以身问晕陪笨累
