                                         北辰BCNet-CP（欧姆龙CP1H）连接MCGS试用报告

                                                                        王修财

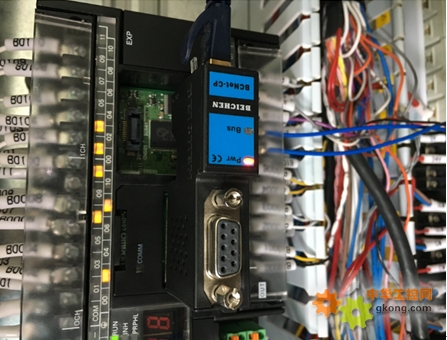

   1.硬件连接

　　
　　

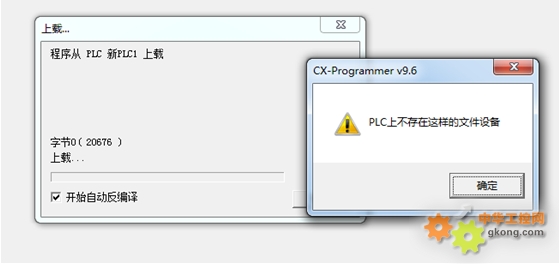

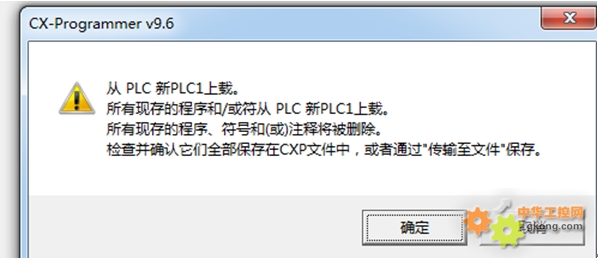

　　2.按照资料设定好后,连接上模块,点击上传程序,出现问题”无法连接”

　　
　　
　　

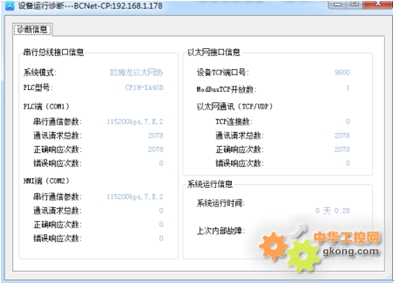

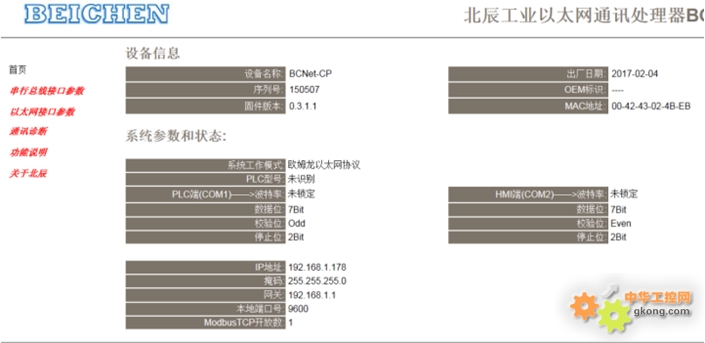

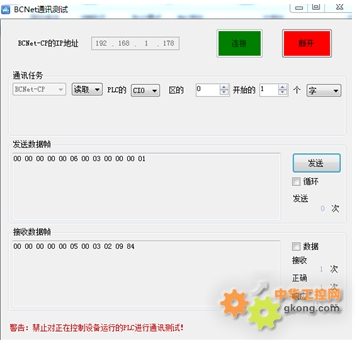

　　3.用自带软件进行检测,可以读到信息，软件很方便，读取信息，数据操作很人性化，这是一般软件没有的；

　　
　　

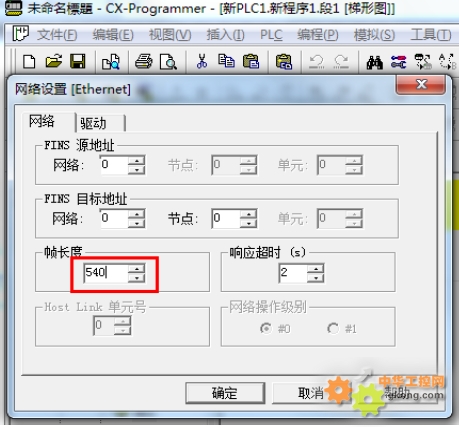

　　4.经了解,要将帧长度修改成540

　　
　　
　　
　　5.连接上网线,再次进行测试;

　　
　　
　　

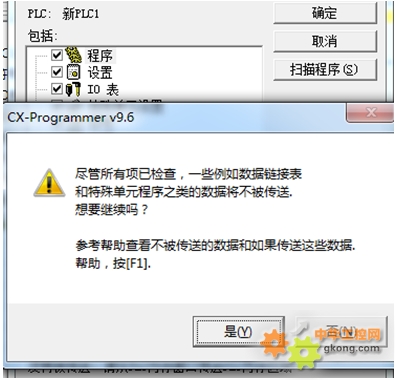

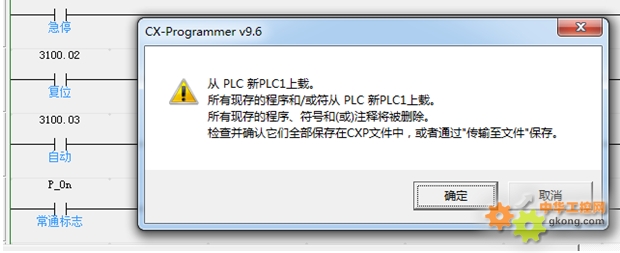

　　6.上传程序成功,与PLC通讯成功

　　
　　
　　7.接下来测试与MCGS触摸屏进行通讯，采用以太网通过模块将触摸屏与CP1H PLC连接；LINK指示灯亮绿灯；根据原有经验，点“增加设备通道”进行IO点设置，此时发现“增加设备通道”成灰色；

　　

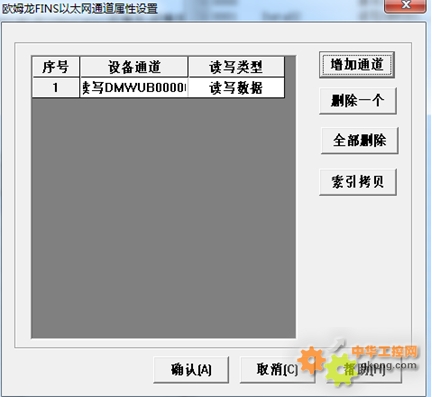

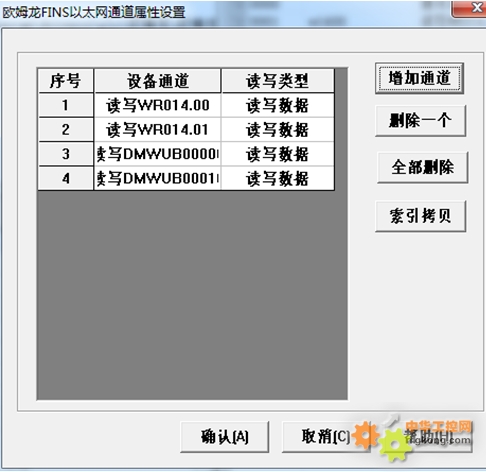

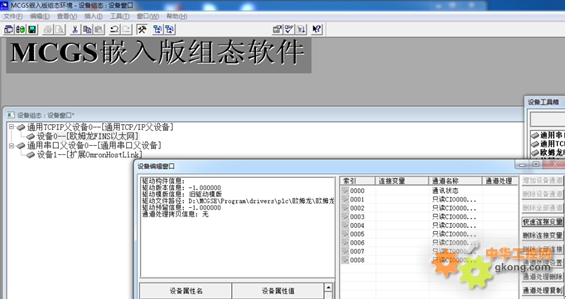

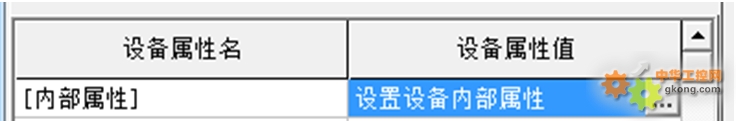

　　8.经了解，要从“内部属性处”来增加，如下图所示：

　　
　　
　　
　　9.下传程序，监控D10的数据显示

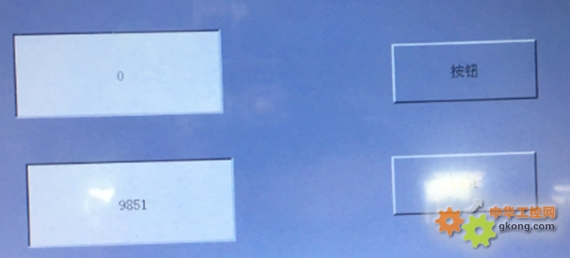

　　监控PLC中的数据与触摸屏显示数据

　　
　　
　　10结论：从整体上来看测试的性能，简单易用，实用可靠，如果PLC没有带以太网接口的话，用此模块可以上传下传程序，在线监控，在线修改，连接触摸屏，通讯速度快，还可以多一个RS232接口，如果在此上能变为RS485接口就好了，一接口多功能，多用性。
