* 帖子主题：

继电器并联整流二极管的作用

567

eh11as

文章数：32

年度积分：50

历史总积分：567

作者的所有帖子(32)

注册时间：2018/3/14

发站内信

发表于：2018/6/16 16:43:53

#0楼

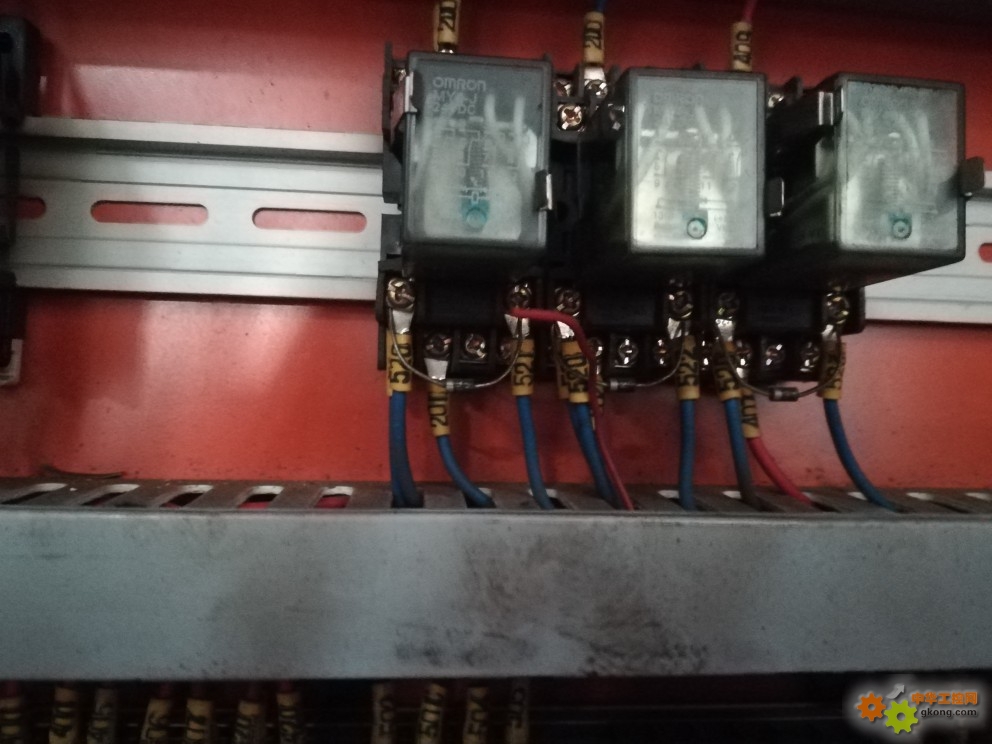

请问哪位大师能解释一下是什么意思吗？

此帖发自论坛手机版

【方案】保护货车和公共汽车免于致命事故

只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 结帖 | 管理

4658

y258464168

文章数：2497

年度积分：50

历史总积分：4658

作者的所有帖子(2497)

注册时间：2016/11/30

发站内信

2018春节开云手机版登录入口（三）

发表于：2018/6/16 17:07:35

#1楼

叫“续流二极管”是并联在感性负载上的，当线圈突然断电的话，会放出很多电，没有续流二极管的话容易烧坏回路中的其它元件，有了续流二极管其电就会通过续流二极管回路(相当于电感短路)放电，不至于烧坏其它元件，起保护作用。

【方案】TwinCAT 助力提升定子预装配效率

只看该作者 | 赞[3] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理

24574

mjinbao

文章数：13934

年度积分：50

历史总积分：24574

作者的所有帖子(13934)

注册时间：2013/1/12

发站内信

2018春节开云手机版登录入口（三）

2017春节开云手机版登录入口(三)

2016国庆开云手机版登录入口(三)

发表于：2018/6/16 17:51:11

#2楼

如果是并在线圈上，则是续流二极管，吸收线圈断电瞬间的反向电压。

[此贴子已经被作者于2018/6/16 17:54:47编辑过]

此帖发自手机工控论坛

【方案】FA技术 | RD78G PLC OPEN模式MCv_WriteProfileData功能块介绍

只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理

6471

zq3076

文章数：2261

年度积分：172

历史总积分：6471

作者的所有帖子(2261)

注册时间：2015/12/26

发站内信

发表于：2018/6/16 19:31:17

#3楼

他这个好像也不是加在线圈上的吧！

【方案】FLIR Systems的ThermaCAM? P65红外热像仪用于出厂变压器检查工作

只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理

19664

产品体验中心会员

fuhuafeng72

文章数：5597

年度积分：102

历史总积分：19664

作者的所有帖子(5597)

注册时间：2011/11/21

发站内信

2017国庆开云手机版登录入口(三)

2016国庆开云手机版登录入口(三)

2014逛工博

发表于：2018/6/16 20:26:00

#4楼

续流用的，一般也不用

【方案】迈入算力新时代，华北工控打造高算力嵌入式主板EMB-3582

只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理

86068

ZCMY 版主

文章数：47534

年度积分：587

历史总积分：86068

作者的所有帖子(47534)

注册时间：2004/3/16

发站内信

2018论坛贡献奖

2018春节开云手机版登录入口（三）

2017论坛优秀版主

2017国庆开云手机版登录入口(三)

2016论坛优秀版主

2015论坛优秀版主

2014论坛优秀版主

2014相约国庆

2013论坛优秀版主

2012论坛优秀版主

2011论坛贡献奖

2010年论坛优秀版主

发表于：2018/6/16 20:34:03

#5楼

【方案】华北工控：嵌入式计算机在人脸识别测温一体机中的应用

只看该作者 | 赞[2] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理

19347

fsjnzhouyan

文章数：4910

年度积分：514

历史总积分：19347

作者的所有帖子(4910)

注册时间：2008/7/22

发站内信

发表于：2018/6/17 0:17:39

#6楼

直流继电器线圈上反向并联二极管就是续流作用。

【方案】四川自贡“7?17火灾”致16人遇难，这样的事故该如何有效避免？

只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理

20745

产品体验中心会员

jinqiaoma

文章数：5449

年度积分：180

历史总积分：20745

作者的所有帖子(5449)

注册时间：2009/5/15

发站内信

2018论坛热心网友

发表于：2018/6/17 3:15:12

#7楼

继电器线圈如果是直流，PLC是晶体管输出，要加续流管。可以选择自带续流管的继电器型号，就看不出这种外接的形式了。

【方案】嵌入式计算机在一种智能化激光切割机中的应用

只看该作者 | 赞[2] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理

29031

产品体验中心会员

秀空

文章数：13492

年度积分：523

历史总积分：29031

作者的所有帖子(13492)

注册时间：2012/10/26

发站内信

2018春节开云手机版登录入口（三）

2014相约国庆

发表于：2018/6/17 7:38:29

#8楼

我们都没并这个也正常使用，也有并电容的

此帖发自手机工控论坛

【方案】其它方法无均能为力时，热像仪依旧能大显身手

只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理

8018

蜀中之首

文章数：5230

年度积分：50

历史总积分：8018

作者的所有帖子(5230)

注册时间：2018/5/27

发站内信

发表于：2018/6/17 10:03:08

#9楼

保护继电器触点的，让继电器用的长久些，一般继电器选小了的补救方案。
