工控论坛首页 → EPLAN → 浏览主题： 求助关于Eplan的端子连接图的问题
发表新帖 回复该主题
回帖：7个，阅读：7141次 [上一页] [1] [下一页]
* 帖子主题：

求助关于Eplan的端子连接图的问题

403
LauLOqMZEsab
文章数：4
年度积分：50
历史总积分：403
作者的所有帖子(4)
注册时间：2018/3/27
发站内信
发表于：2019/9/23 11:54:20
#0楼
附件 123.jpg
   我使用了这位 穿孩子的树 的帖子 共享下EPLAN端子图表 里分享的端子图,但是有一部分没有显示,这个是我设置的原因,还是我缺少什么部件呢?
   请大佬能告诉我一下这个结局的方法,谢谢.


只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 结帖 | 管理
14078
产品体验中心会员
465010287 版主
文章数：6333
年度积分：121
历史总积分：14078
作者的所有帖子(6333)
注册时间：2012/10/11
发站内信
发表于：2019/9/23 19:15:54
#1楼
你选择的端子有图形



你看一下汇总，有没有遇到过这种情况，


/archive.aspx?id=469760
[此贴子已经被作者于2019/9/23 19:23:21编辑过]
只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理
427
Lau
文章数：3
年度积分：50
历史总积分：427
作者的所有帖子(3)
注册时间：2018/10/10
发站内信
发表于：2019/9/25 17:03:24
#2楼
回复 #1楼 465010287
谢谢你的指点,我之前是真的没看端子类型的区别,选第二个就没问题了
附件 1.jpg
之前
附件 2.jpg
现在
只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理
14078
产品体验中心会员
465010287 版主
文章数：6333
年度积分：121
历史总积分：14078
作者的所有帖子(6333)
注册时间：2012/10/11
发站内信
发表于：2019/9/25 22:40:26
#3楼
回复 #2楼 Lau
没事。这个已经很规范操作步骤，那天我做个教程放到论坛上去，大家都知道。没事多老EPLAN板块的
只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理
50
失眠的雨
文章数：26
年度积分：50
历史总积分：50
作者的所有帖子(26)
注册时间：2021/1/25
发站内信
发表于：2021/3/10 13:48:59
#4楼
1.无鞍型跳线的端子，连接图不会显示图形，勾选有鞍型跳线即可。
2.序号12的端子（X1），相邻不会自动跳线连接，序号1234的端子（X2），相邻会自动跳线连接。
附件 image.jpg

附件 image.jpg
只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理
50
习惯了丶简单
文章数：2
年度积分：50
历史总积分：50
作者的所有帖子(2)
注册时间：2021/11/5
发站内信
发表于：2021/11/5 16:33:46
#5楼
回复 #1楼 465010287
大佬接触器的一对常开辅助触点，需要接到外部的DCS上这个在图中应该怎么表示？
只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理
1020
daihoo81
文章数：8
年度积分：50
历史总积分：1020
作者的所有帖子(8)
注册时间：2009/7/15
发站内信
发表于：2023/9/16 19:28:22
#6楼
学习了
只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理
54
953070872
文章数：1
年度积分：54
历史总积分：54
作者的所有帖子(1)
注册时间：2025/8/14
发站内信
发表于：2025/8/14 18:17:43
#7楼

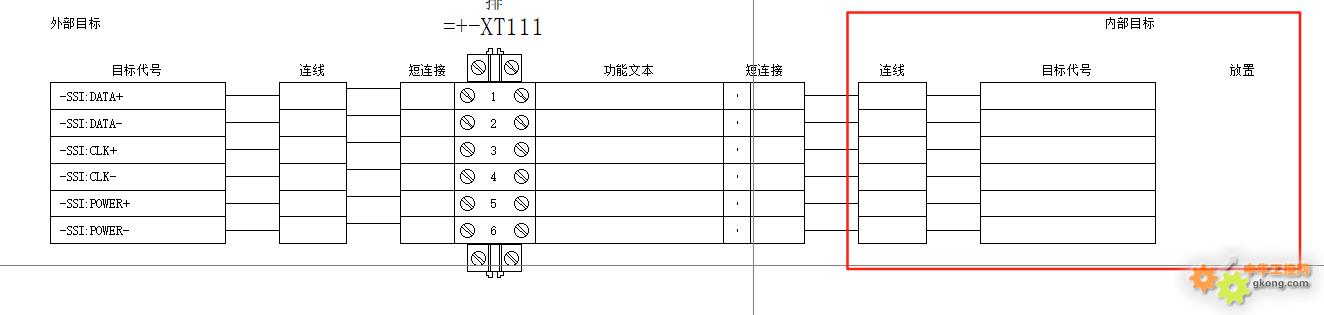

附件 image.jpg



请问一下，这是什么原因？导致内部目标的信息都没有生成出来，是因为使用了黑盒或者PLC盒子吗？如何解决？求大佬解惑
此帖发自手机工控论坛
只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理
