发表于：2021/5/6 21:17:01
#0楼
本人是刚接触工控机，工控机上有COM口232和485，请问下怎么测试232和485COM口是好的还是坏的。有知道的前辈们请赐教，谢谢
您现在所在的是：
工控机(IPC)全国大讨论
回帖：9个，阅读：1331次
[上一页] [1] [下一页]
发表于：2021/5/7 10:30:49
#1楼
如果你有别的口,可以通讯测试.这是最完全的.
如果只有万用表.
那232,测3,5一般有-5V以上电压,在用程序测试发送时,这个电压会有变化.
如果485,测ab有3v左右电压,在发送时会有电压变化.
如果只有万用表.
那232,测3,5一般有-5V以上电压,在用程序测试发送时,这个电压会有变化.
如果485,测ab有3v左右电压,在发送时会有电压变化.
如果我忘了我
请帮忙记得我
pqsh@163,326199298@v&q同号
请帮忙记得我
pqsh@163,326199298@v&q同号
43627
YXBK 版主
文章数：19991
年度积分：1006
历史总积分：43627
注册时间：2007/4/14
2015论坛优秀版主
2015春节开云手机版登录入口
2013论坛优秀版主
2012论坛优秀版主
发表于：2021/5/7 11:31:23
#2楼
可以装个PLC编程软件，然后连一下PLC就知道了，485那边如果硬件不支持可以加个485转232模块，
大家一起学习
28336
guanyumou 版主
文章数：10596
年度积分：314
历史总积分：28336
注册时间：2008/7/13
2018论坛优秀版主
2018春节开云手机版登录入口（三）
2017论坛优秀版主
2017国庆开云手机版登录入口(二)
2017春节开云手机版登录入口(三)
发表于：2021/5/7 14:42:15
#3楼
以下是引用pqsh在2021/5/7 10:30:49的发言：
如果你有别的口,可以通讯测试.这是最完全的.
如果只有万用表.
那232,测3,5一般有-5V以上电压,在用程序测试发送时,这个电压会有变化.
如果485,测ab有3v左右电压,在发送时会有电压变化.
专业！！！
如果你有别的口,可以通讯测试.这是最完全的.
如果只有万用表.
那232,测3,5一般有-5V以上电压,在用程序测试发送时,这个电压会有变化.
如果485,测ab有3v左右电压,在发送时会有电压变化.
基于各种组态软件\触摸屏\PLC\单片机\变频器Modbus TCP\RTU\ASCII通信编程服务，需要请直接
联系！腾讯扣扣149034219
联系！腾讯扣扣149034219
发表于：2021/5/7 15:48:16
#4楼
以下是引用pqsh在2021/5/7 10:30:49的发言：
如果你有别的口,可以通讯测试.这是最完全的.
如果只有万用表.
那232,测3,5一般有-5V以上电压,在用程序测试发送时,这个电压会有变化.
如果485,测ab有3v左右电压,在发送时会有电压变化.
如果你有别的口,可以通讯测试.这是最完全的.
如果只有万用表.
那232,测3,5一般有-5V以上电压,在用程序测试发送时,这个电压会有变化.
如果485,测ab有3v左右电压,在发送时会有电压变化.
有条件的上个示波器看一下波形
86049
ZCMY 版主
文章数：47530
年度积分：568
历史总积分：86049
注册时间：2004/3/16
2018论坛贡献奖
2018春节开云手机版登录入口（三）
2017论坛优秀版主
2017国庆开云手机版登录入口(三)
2016论坛优秀版主
2015论坛优秀版主
2014论坛优秀版主
2014相约国庆
2013论坛优秀版主
2012论坛优秀版主
2011论坛贡献奖
2010年论坛优秀版主
发表于：2021/5/7 18:22:55
#5楼
严谨点还是与对应的终端通讯上，就可以判定好的；
24968
dlr
文章数：4455
年度积分：454
历史总积分：24968
注册时间：2007/1/3
2018论坛热心网友
2017论坛贡献奖
2017春节开云手机版登录入口(三)
2016论坛贡献奖
2016国庆开云手机版登录入口(三)
2015论坛贡献奖
2015春节开云手机版登录入口
2014论坛贡献奖
2013辞旧迎新
2013论坛贡献奖
2010年度论坛贡献奖
2010年四月影像
09工控人生征文
08年最佳博客奖
发表于：2021/5/7 20:19:58
#6楼
对于232口可以采取自发自收的方式来检查，即把9针串口的3脚与2脚用导线短接起来，使信号从3脚发出又回到2脚去，形成闭路的循环， 使串口实现自我通信， 当然需要依靠串口调试工具。
41066
tigermu 版主
文章数：15030
年度积分：581
历史总积分：41066
注册时间：2004/8/12
2018论坛优秀版主
2018春节开云手机版登录入口（二）
2017论坛优秀版主
2017国庆开云手机版登录入口(一)
2016论坛优秀版主
2016国庆开云手机版登录入口(一)
2015论坛优秀版主
西门子logo体验(三)
英威腾PLC体验(三)
2015春节开云手机版登录入口
2014论坛优秀版主
2013论坛优秀版主
2012论坛优秀版主
2010年度论坛贡献奖
发表于：2021/5/8 15:02:52
#7楼
对，我也觉得楼上这种方式好。通过串口调试助手，回环测试。
清泉石上，明月松间。

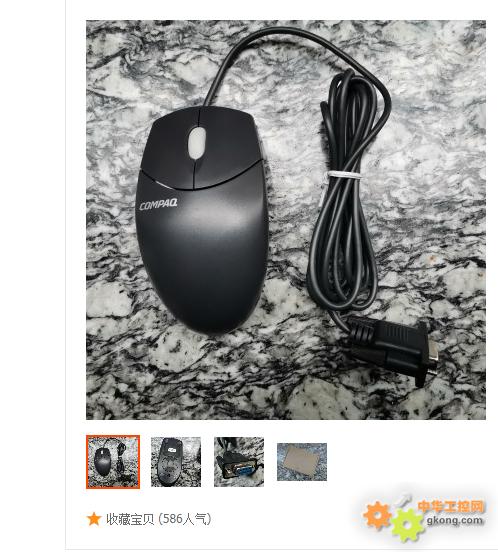

淘宝上有
