发表于：2023/11/30 15:48:36
#10楼
为什么不用控制板做呢
诚
您现在所在的是：
电力自动化
17985
pan_xiansheng
文章数：2367
年度积分：479
历史总积分：17985
注册时间：2011/11/18
2018论坛解答高手
2015论坛贡献奖
发表于：2023/11/30 15:57:55
#11楼

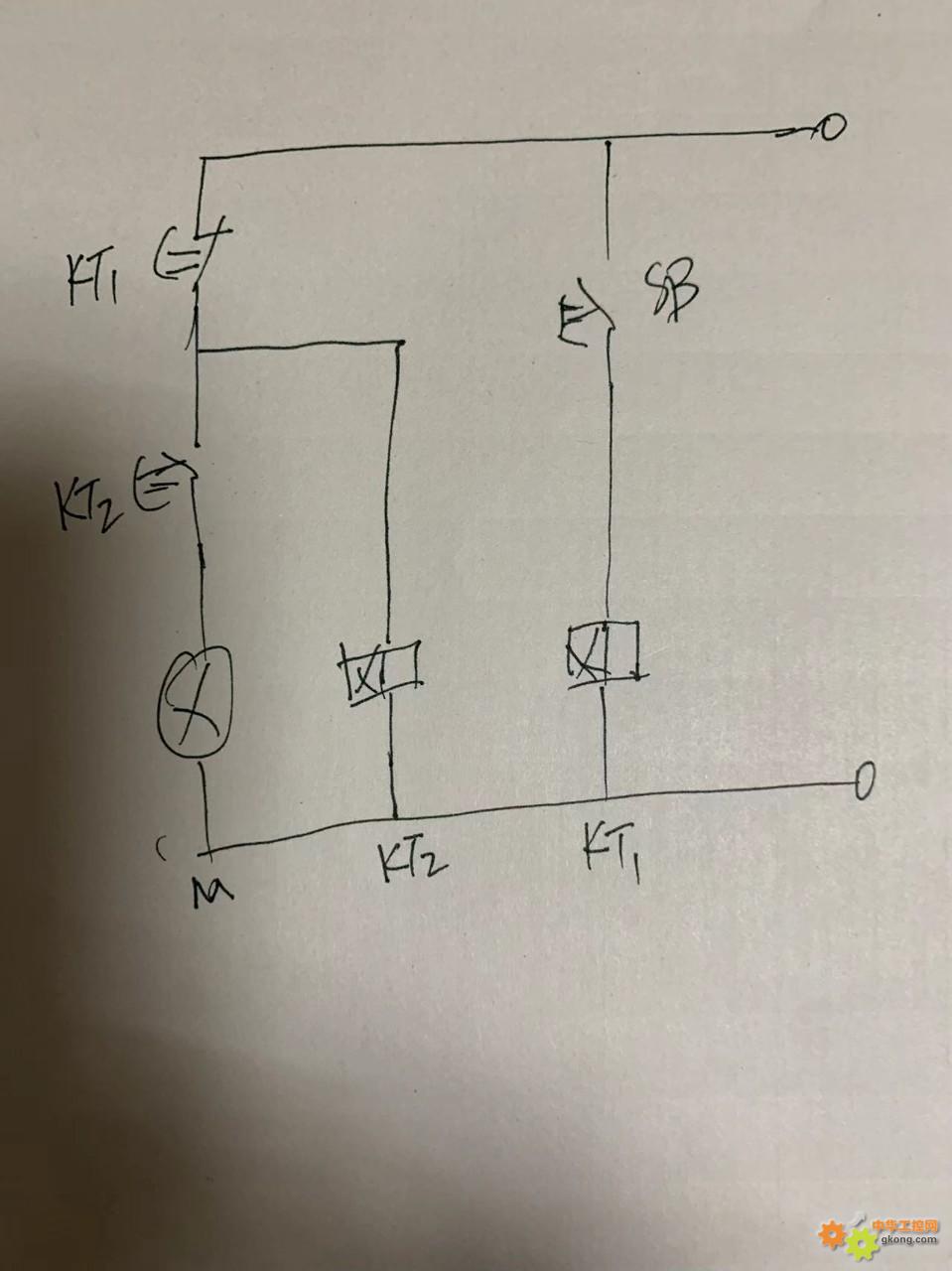

仅从理论上分析，该电路没什么问题，但实际运行却不能实现预设的要求。其原因是在继电器电路中，触点与线圈并非同步动作:
1、当触点动作时，线圈却仍然有残余电量，仍然在继续通电。
2、当线圈动作时，触点并非立即动作，有一个约为10ms的延时。
因此，就出现了楼主所述的问题，以上现象可用PLC模拟中得到证实，在PLC模拟中，没有一点问题。

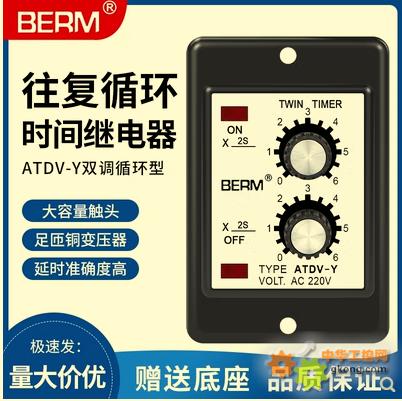

如果要解决以上缺陷，可以多加几个中间继电器，让动作时间适当放大并延长。或者选用双脉冲的循环时间继电器（一个线圈，两个时间）。
![附件 2345_image_file_copy_1.jpg]()
![附件 截图.jpg]()
1、当触点动作时，线圈却仍然有残余电量，仍然在继续通电。
2、当线圈动作时，触点并非立即动作，有一个约为10ms的延时。
因此，就出现了楼主所述的问题，以上现象可用PLC模拟中得到证实，在PLC模拟中，没有一点问题。
如果要解决以上缺陷，可以多加几个中间继电器，让动作时间适当放大并延长。或者选用双脉冲的循环时间继电器（一个线圈，两个时间）。
[此贴子已经被作者于2023/11/30 16:47:23编辑过]
43671
YXBK 版主
文章数：20011
年度积分：1050
历史总积分：43671
注册时间：2007/4/14
2015论坛优秀版主
2015春节开云手机版登录入口
2013论坛优秀版主
2012论坛优秀版主
发表于：2023/11/30 19:05:50
#13楼

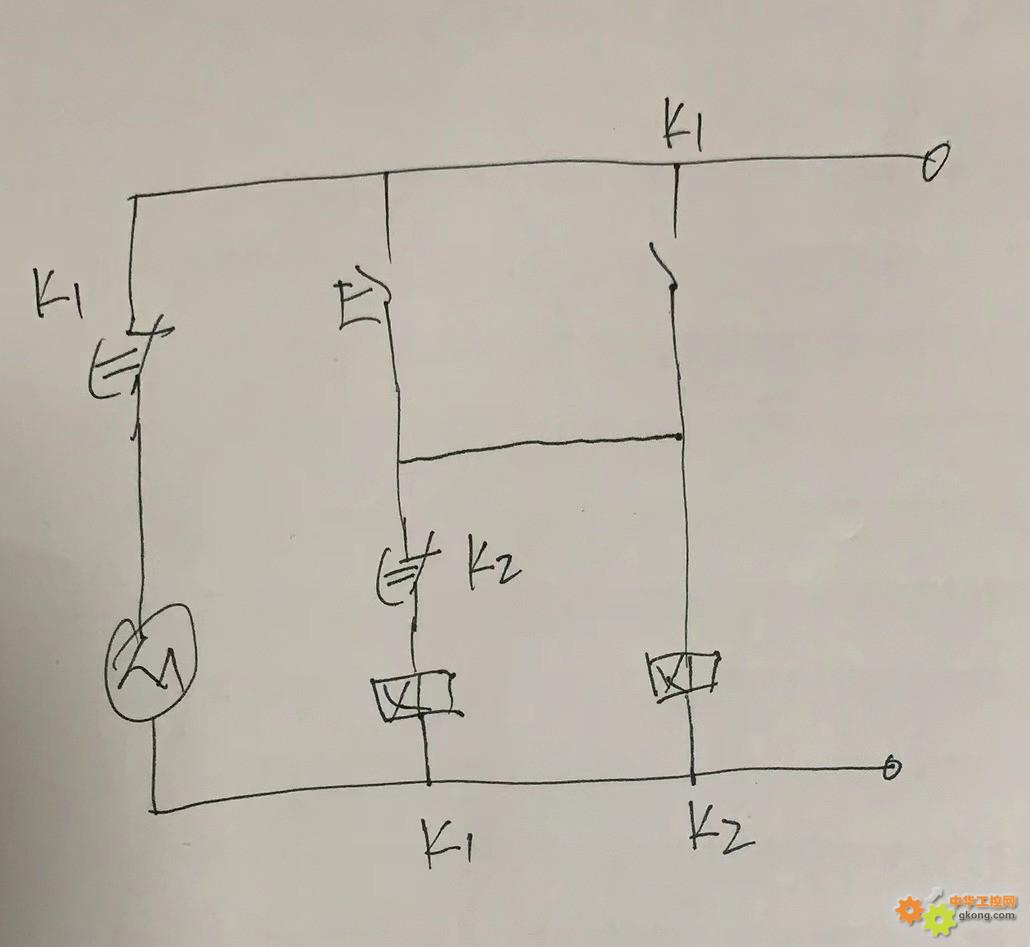

感觉这样就可以了
![附件 微信图片_20231130190442.jpg]()
大家一起学习
发表于：2023/11/30 21:44:37
#15楼
回复 #9楼 知道一点
可能我的表达引起您的误会了，我是说按您的指导修改后实现了我的意图，表达一下对您的尊敬和崇拜。非常感谢。[此贴子已经被作者于2023/11/30 21:56:13编辑过]
发表于：2023/11/30 21:54:05
#17楼
感谢各位大佬热心解答和帮助。
按钮没有自锁的，就是按下接通，松开就断的那种。
因为临时用一下，所以没有控制板，没有plc
明天就接到压力开关上去试试
按钮没有自锁的，就是按下接通，松开就断的那种。
因为临时用一下，所以没有控制板，没有plc
明天就接到压力开关上去试试
43671
YXBK 版主
文章数：20011
年度积分：1050
历史总积分：43671
注册时间：2007/4/14
2015论坛优秀版主
2015春节开云手机版登录入口
2013论坛优秀版主
2012论坛优秀版主
发表于：2023/12/1 8:09:04
#19楼
以下是引用smartfx在2023/11/30 21:44:37的发言：
可能我的表达引起您的误会了，我是说按您的指导修改后实现了我的意图，表达一下对您的尊敬和崇拜。非常感谢。
可能我的表达引起您的误会了，我是说按您的指导修改后实现了我的意图，表达一下对您的尊敬和崇拜。非常感谢。
[此贴子已经被作者于2023/11/30 21:56:13编辑过]

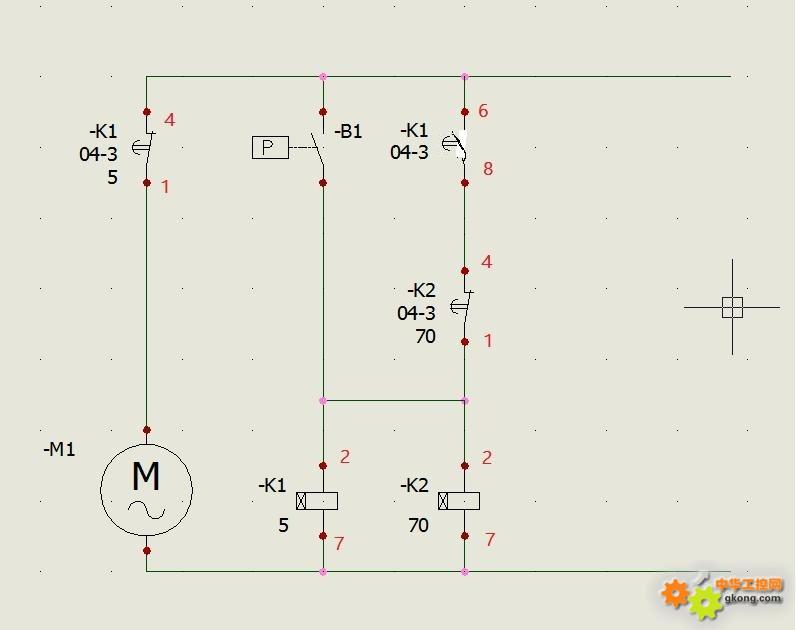

把K2触点移到K1线圈上，我想应该就是如下图
如果是这样的话，触点竞争问题能解决
但是如果压力开关在K2设定的时间内没有断开的话，会自动启动油泵的
K2设定时间到，常闭触点会断开K1线圈，K1的常闭触点复位启动油泵
当然如果压力开关还没到K2的设定时间就断开的话，是没问题的。
大家一起学习
