西门子MM440-7.5KW（11KW）母线电流检测电路及维修要点（参考）

电路基本准确，运放管脚实测电压标示不一定正确，仅供参考。
1、负母线电流检测TL084有几个电压点实测数值总感觉不对，如：IC1-2的5脚外分压电路与IC2-1的2脚分压电路完全一样，IC1-2的5脚实测电压+0.23V与计算一致，IC2-1的2脚实测电压-0.23V数值与计算一致，但符号却相反；
2、IC2-4部分，电路没什么用处，可忽视；
3、IC2-1与IC2-2，参数相同，信号源相同，输入反相，输出电位变化必然相反，却用于控制同一个光耦IO2（尽管用2个二极管进行了隔离），逻辑上似乎自相矛盾。这个电路有何用意？

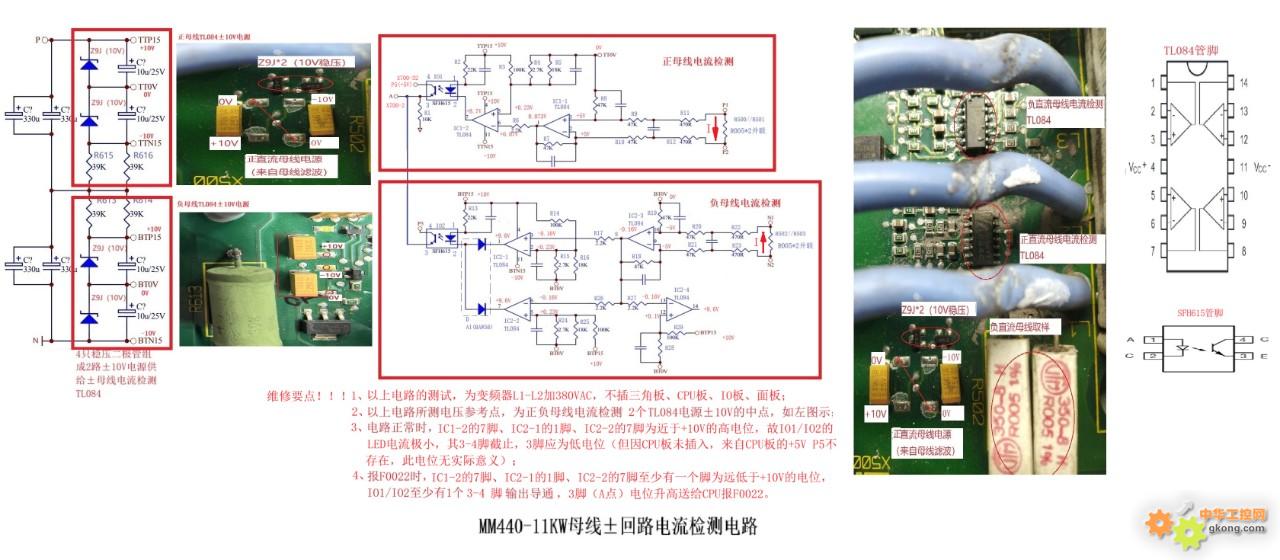

母线电流检测TL084及±10V电源：

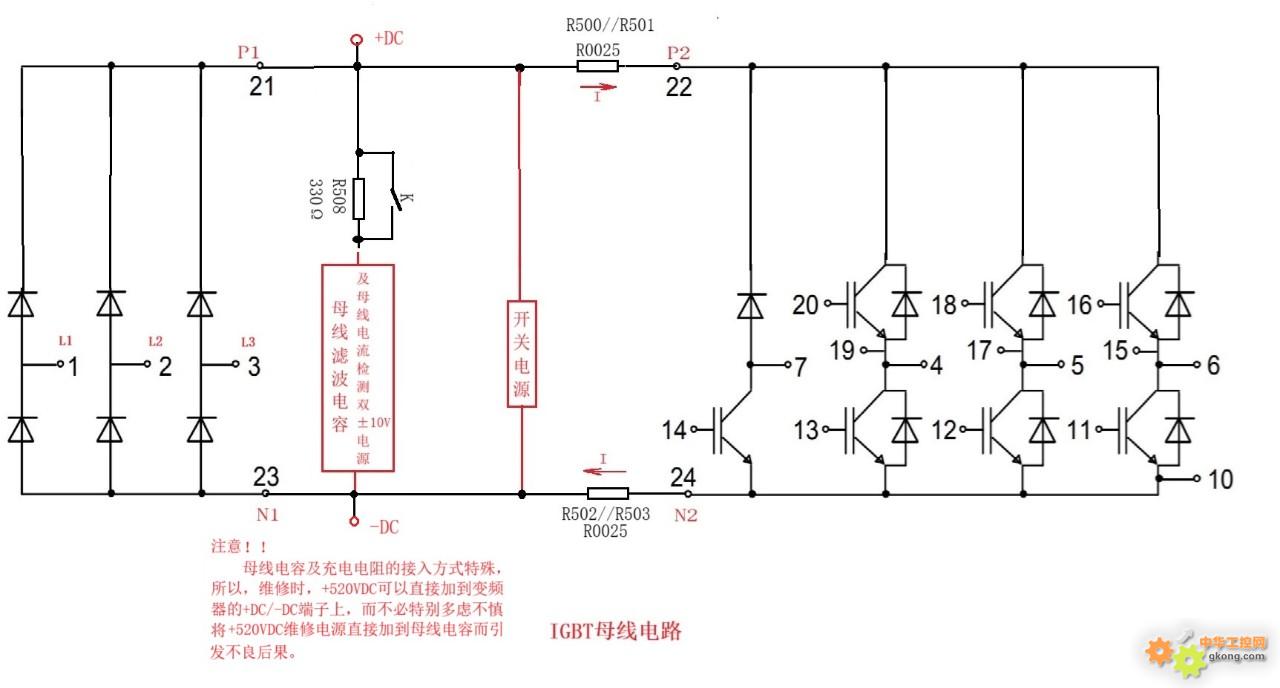

经实测，IGBT母线电路（注意母线电容及充电电阻的接入方式特殊，所以，维修时，+520VDC可以直接加到变频器的+DC/-DC端子上，不必特别多虑不慎将维修电源+520VDC直接加到母线电容引发不良后果）：

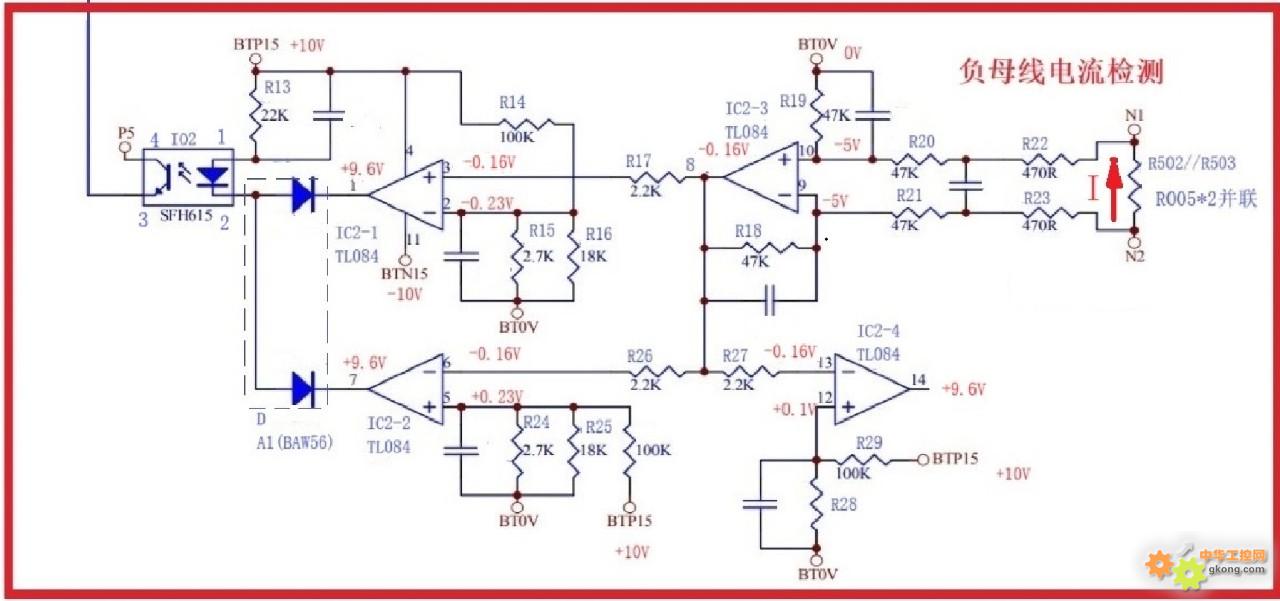

发上来的母线电流检测电路，原图片不清楚，分别单独发一下试试：

西门子MM440-7.5KW（11KW），在排除接插件接触不良的情况下，
1、报F0001过电流，主要是指输出过电流，重点测试输出检测电路A786及周边电路，包括其2个电源；
2、报F0022，主要是指IGBT及母线电流检测故障，重点测试正负母线电流检测电路TL084及其周边电路，包括2组±10V电源。

上电即报F0022，不可复位故障维修方法：
1、故障原因：
①、三角板、CPU板、IO板、面板插件接触不良；
②、IGBT逆变、制动存在软击穿；
③、正负母线电流检测电路（2个TL084C）故障；
2、检修程序：
①、排除三角板、CPU板、IO板、面板接触不良，初测IGBT；
②、取出电路板，在不插三角板、CPU板、IO板、面板，不拆焊IGBT的情况下，直接在输入电源端子L1/L2端接入380VAC；
③、测试IGBT逆变、制动是否存在软击穿：用毫伏档分别测试正负直流母线电流取样电阻R500//R501(对11KW，并联阻值为0.0025Ω）和R502//R503(对11KW，并联阻值为0.0025Ω）上的电压，正常应该为0，否则，意味着IGBT在静态下有漏电流，存在软击穿（需要更换IGBT）；或驱动电路故障，导致IGBT在静态下有弱导通漏电（需要专修驱动电路）；
④、测试正负母线电流检测电路中2个TL084C芯片的±10V电源是否正常（注意2个±10V电源参考0点位点不同）；
⑤、测试正负母线电流检测电路中2个光耦IO1/IO2的2脚分别对各自参考0电位点电压，如果某一个光耦IO2脚有明显低于+10V（甚至是负值），说明该光耦已经导通，F0022即是该路检测电路所报出，仔细检查该路TL084C及周边阻容元件。实践表明，TL084C芯片和几个47K电阻是高损坏率元件。
3、问题：
静态时，TL084C故障状态如上所述。那么，变频器启动运行后，母线电流增大，母线取样电阻R500/R501/R502/R503上电压增高，TL084C及光耦IO1/IO2状态又如何？
总之，MM4XX系列变频器的所谓“母线电流检测电路”，其功能上，更主要的是对IGBT上电时是否正常的静态检测和对母线回路运行时是否正常的检测，检测结果是开关量。

上电正常，运行时报F0022的几个故障如下：
1、上电正常，运行频率上升到某一频率报F0022：
查正负母线检测电路正常，结果是母线回路充电继电器触点焊盘出现烧焦、裂纹、虚焊；
2、上电正常，运行随机报F0022：
查正负母线检测电路正常，结果是TL084C的±10V电源电路中的4个39K大功率分压电阻引脚虚焊、接触不良，但冷态正常，发热后裂纹开裂即出故障，因具有随机性，不易捕捉故障点。
3、上电正常，运行立即报F0022：
驱动电路故障。
