关于NX1P2-9024DT1这个PLC想要实现PWM控制,需要专门的脉冲模块吗还是用自带的DO点做PWM程序?
回帖:
6
个,阅读:
189
次
[上一页]
[1]
[下一页]
* 帖子主题:
关于NX1P2-9024DT1这个PLC想要实现PWM控制,需要专门的脉冲模块吗还是用自带的DO点做PWM程序?
收藏
分享到
72
Abstinence
文章数:
26
年度积分:
72
历史总积分:
72
作者的所有帖子(26)
注册时间:
2022/8/13
发站内信
发表于:2025/8/13 8:51:40
#0楼
如题,刚学omron,请教下大家!
【方案】
汽修狭窄区域必须拆卸?FLIR分离式热像仪尽可能实现无损检测
只看该作者
|
赞
[0]
|
踩
[0]
|
引用
|
回复
|
编辑
|
推荐
|
举报
|
结帖
|
管理
38456
cvlsam
版主
文章数:
12529
年度积分:
1067
历史总积分:
38456
作者的所有帖子(12529)
注册时间:
2001/12/22
发站内信
2018论坛贡献奖
2017论坛贡献奖
2016论坛贡献奖
2015论坛贡献奖
2013论坛贡献奖
2012论坛贡献奖
2011论坛贡献奖
2011国庆开云手机版登录入口
2010论坛杰出贡献奖
发表于:2025/8/13 11:08:28
#1楼
如果硬件能够满足你PWM的输出频率,那么你可以使用本体上带的DO

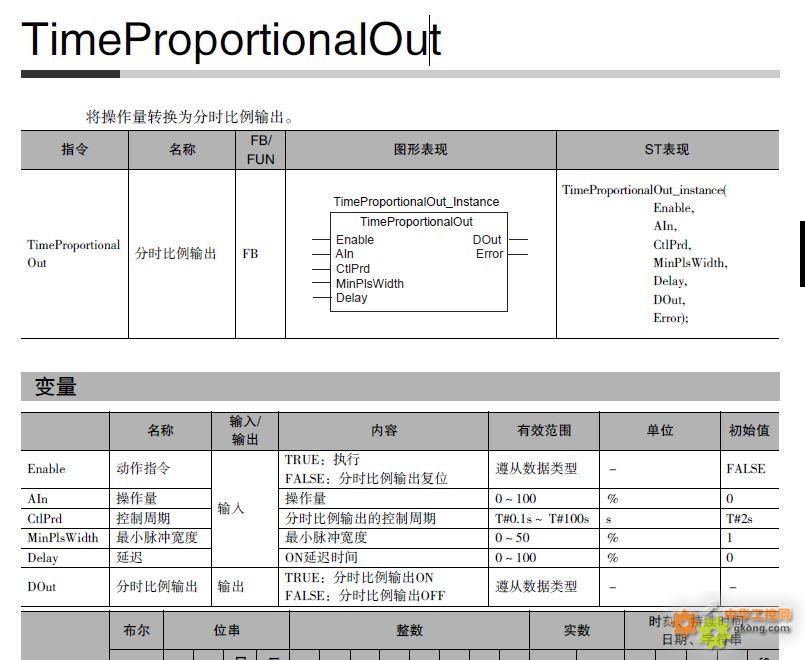

另外,在NX1P中没有PWM指令,你可以使用类似功能的指令TimeProportionalOut:
Good Luck~
【方案】
建设智慧城市综合管理服务平台,华北工控计算机硬件可助力
只看该作者
|
赞
[1]
|
踩
[0]
|
引用
|
回复
|
编辑
|
推荐
|
举报
|
管理
20070
pqsh
版主
文章数:
7535
年度积分:
686
历史总积分:
20070
作者的所有帖子(7535)
注册时间:
2006/8/22
发站内信
2018论坛解答高手
发表于:2025/8/13 14:41:38
#2楼

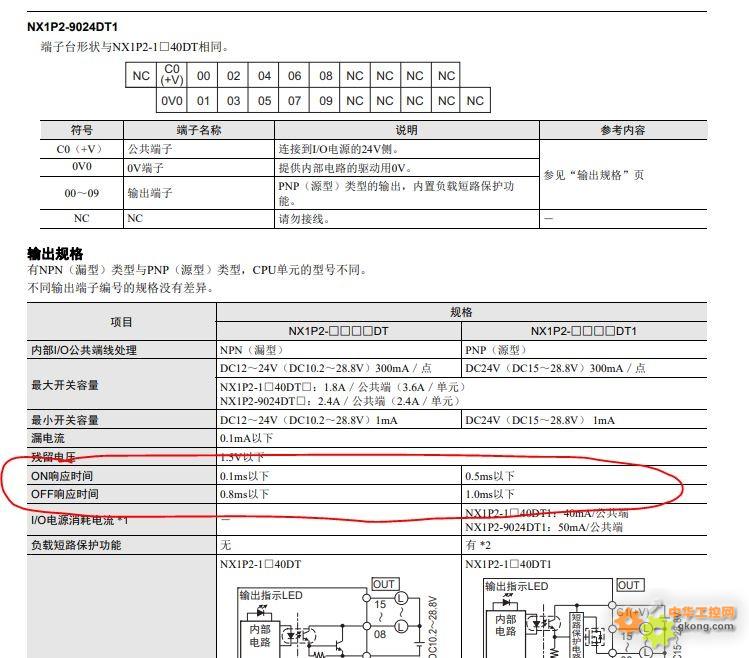

DO基本不行, 毕竟DO输出太慢. 除了上面的响应时间, 还有程序的扫描时间, 就算用优先或中断, 也太慢. 而且用程序去模拟PWM, 那程序基本干不了别的.
如果我忘了我
请帮忙记得我
pqsh@163,326199298@v&q同号
【方案】
CNC | 如何限制刀补/坐标系数据设定范围?
只看该作者
|
赞
[2]
|
踩
[0]
|
引用
|
回复
|
编辑
|
推荐
|
举报
|
管理
72
Abstinence
文章数:
26
年度积分:
72
历史总积分:
72
作者的所有帖子(26)
注册时间:
2022/8/13
发站内信
发表于:2025/8/14 8:55:03
#3楼
回复 #1楼 cvlsam
我这个CPU后面想挂NC-TC3405,但不知道为什么在sysmac studio里配置不了这个模块,看这个模块的介绍可以实现PWM控制SSR
【方案】
台达现场总线产品在中央空调系统的应用
只看该作者
|
赞
[0]
|
踩
[0]
|
引用
|
回复
|
编辑
|
推荐
|
举报
|
管理
38456
cvlsam
版主
文章数:
12529
年度积分:
1067
历史总积分:
38456
作者的所有帖子(12529)
注册时间:
2001/12/22
发站内信
2018论坛贡献奖
2017论坛贡献奖
2016论坛贡献奖
2015论坛贡献奖
2013论坛贡献奖
2012论坛贡献奖
2011论坛贡献奖
2011国庆开云手机版登录入口
2010论坛杰出贡献奖
发表于:2025/8/14 10:17:00
#4楼
以下是引用
Abstinence
在
2025/8/14 8:55:03
的发言:
我这个CPU后面想挂NC-TC3405,但不知道为什么在sysmac studio里配置不了这个模块,看这个模块的介绍可以实现PWM控制SSR
1、我没有见识过NC-TC3405 ,我不清楚这是什么,或许你可以截图给我看一下。
2、在Omron的资料中,我只看到了NX-TC3405,那是温控模块。
3、在SysmacStudio V1.63版本中也未找到你提及的模块,既然没有,自然无法配置,但是如果是NX-TC3405的话,那是可以配置的。
Good Luck~
+10
【方案】
屋面防水渗漏点如何快速排查?FLIR Ex Pro热像仪有“妙招”|文末福利
只看该作者
|
赞
[1]
|
踩
[0]
|
引用
|
回复
|
编辑
|
推荐
|
举报
|
管理
72
Abstinence
文章数:
26
年度积分:
72
历史总积分:
72
作者的所有帖子(26)
注册时间:
2022/8/13
发站内信
发表于:2025/8/14 10:42:59
#5楼
回复 #4楼 cvlsam
是我打错了,是NX-TC3405,可能跟我的软件是1.20版本有关
【方案】
硫酸生产商如何利用维萨拉液体浓度测量技术保障产品质量|维萨拉
只看该作者
|
赞
[0]
|
踩
[0]
|
引用
|
回复
|
编辑
|
推荐
|
举报
|
管理
72
Abstinence
文章数:
26
年度积分:
72
历史总积分:
72
作者的所有帖子(26)
注册时间:
2022/8/13
发站内信
发表于:2025/8/14 10:46:31
#6楼
回复 #4楼 cvlsam
请问大神有没有类似的PWM程序供学习学习,万分感谢!
