带指示灯按钮开关问题

18598

qq2994216177

文章数：5375

年度积分：250

历史总积分：18598

作者的所有帖子(5375)

注册时间：2014/12/11

发站内信

2018论坛热心网友

发表于：2025/8/25 10:27:50

#0楼

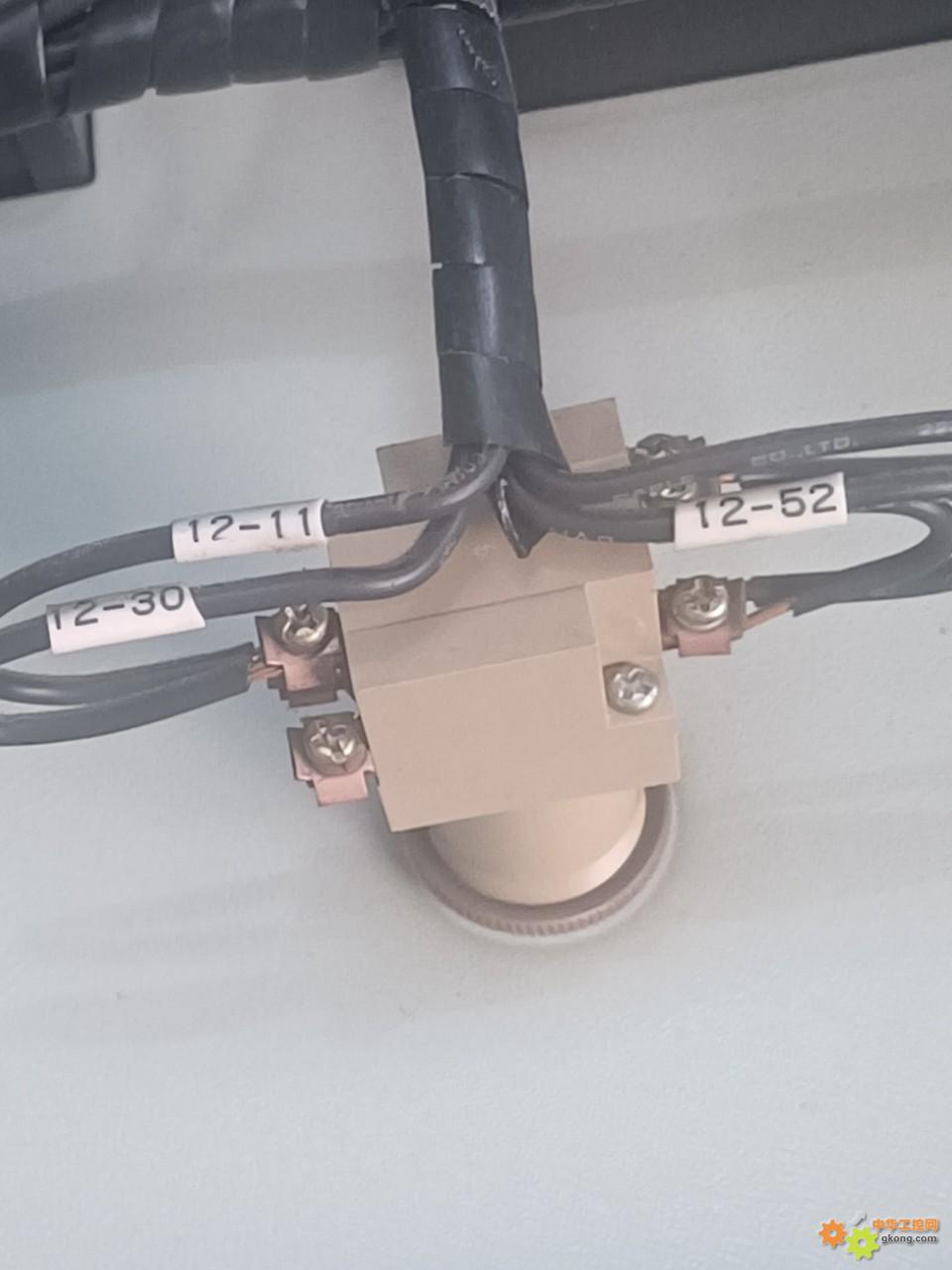

师傅们，图片这种按钮开关，带指示灯的，配电房万能断路器启动停止用的，没用过这个品牌的，现在柜子带电，启动按钮失效了，指示灯也不亮，明天准备换刀闸的时候一起更换，不测量不知道哪个接点是指示灯的，哪个是常开常闭，师傅们有知道的，指点一下…明天测量的时候方便点…

此帖发自手机工控论坛

【方案】小菲课堂｜选择配备VividIR图像处理功能的热像仪，有哪些优势？

只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 结帖 | 管理

39481

产品体验中心会员

知道一点

文章数：23208

年度积分：1173

历史总积分：39481

作者的所有帖子(23208)

注册时间：2004/6/12

发站内信

工控人谈电商

2013国庆开云手机版登录入口

2011国庆开云手机版登录入口

发表于：2025/8/25 16:11:59

#1楼

启动停止共用这一个？开点可能性大～按键带锁
如果按键不带锁，是开点而且是PLC类控制
如果启动，停止是分开的，就不用唠了

灯电压？不明，用自动挡的表
带电测就能分析出来
如果再有未开机的，对比一下也能分析出来

看图左端子是灯/开关的公共端

快乐幸福自由比什么都重要

【方案】英威腾PLC在小木工雕刻机试验应用

只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理

18598

qq2994216177

文章数：5375

年度积分：250

历史总积分：18598

作者的所有帖子(5375)

注册时间：2014/12/11

发站内信

2018论坛热心网友

发表于：2025/8/25 16:28:50

#2楼

二个开关，一个红色停止，一个绿色启动，没见过这种款式，只能明天停电测量一下…

此帖发自手机工控论坛

【方案】图尔克运输容器检测

只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理

22965

产品体验中心会员

liuxd6909

文章数：12120

年度积分：533

历史总积分：22965

作者的所有帖子(12120)

注册时间：2008/7/19

发站内信

2017国庆开云手机版登录入口(三)

2015Indusoft体验

LOGO!体验一等奖

发表于：2025/8/25 19:26:12

#3楼

对一下线最好

思想决定高度

【方案】松下FP系列PLC以太网modbusTCP通讯

只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理

44149

YXBK 版主

文章数：20230

年度积分：1528

历史总积分：44149

作者的所有帖子(20230)

注册时间：2007/4/14

发站内信

2015论坛优秀版主

2015春节开云手机版登录入口

2013论坛优秀版主

2012论坛优秀版主

发表于：2025/8/25 19:30:09

#4楼

大家一起学习

【方案】可以自由悬浮的动子托盘简化了敏感元件的输送

只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理

18598

qq2994216177

文章数：5375

年度积分：250

历史总积分：18598

作者的所有帖子(5375)

注册时间：2014/12/11

发站内信

2018论坛热心网友

发表于：2025/8/25 19:34:36

#5楼

以下是引用liuxd6909在2025/8/25 19:26:12的发言：
对一下线最好

今天柜子带电，没找你线编号的另外一端…按正常情况下理解是启保停电路，按钮带指示灯，但是更换不熟悉的按钮，还是要仔细核对才行…

此帖发自手机工控论坛

【方案】地暖检修选择FLIR分离式热像仪，让你成为客户眼中的NO.1

只看该作者 | 赞[1] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理

22965

产品体验中心会员

liuxd6909

文章数：12120

年度积分：533

历史总积分：22965

作者的所有帖子(12120)

注册时间：2008/7/19

发站内信

2017国庆开云手机版登录入口(三)

2015Indusoft体验

LOGO!体验一等奖

发表于：2025/8/25 19:37:02

#6楼

回复 #4楼 YXBK

比较常用的就是这种哈

思想决定高度

【方案】英威腾BG30KTR逆变器助力珠海480KW光伏电站成功并网

只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理

18598

qq2994216177

文章数：5375

年度积分：250

历史总积分：18598

作者的所有帖子(5375)

注册时间：2014/12/11

发站内信

2018论坛热心网友

发表于：2025/8/25 19:38:04

#7楼

以下是引用YXBK在2025/8/25 19:30:09的发言：

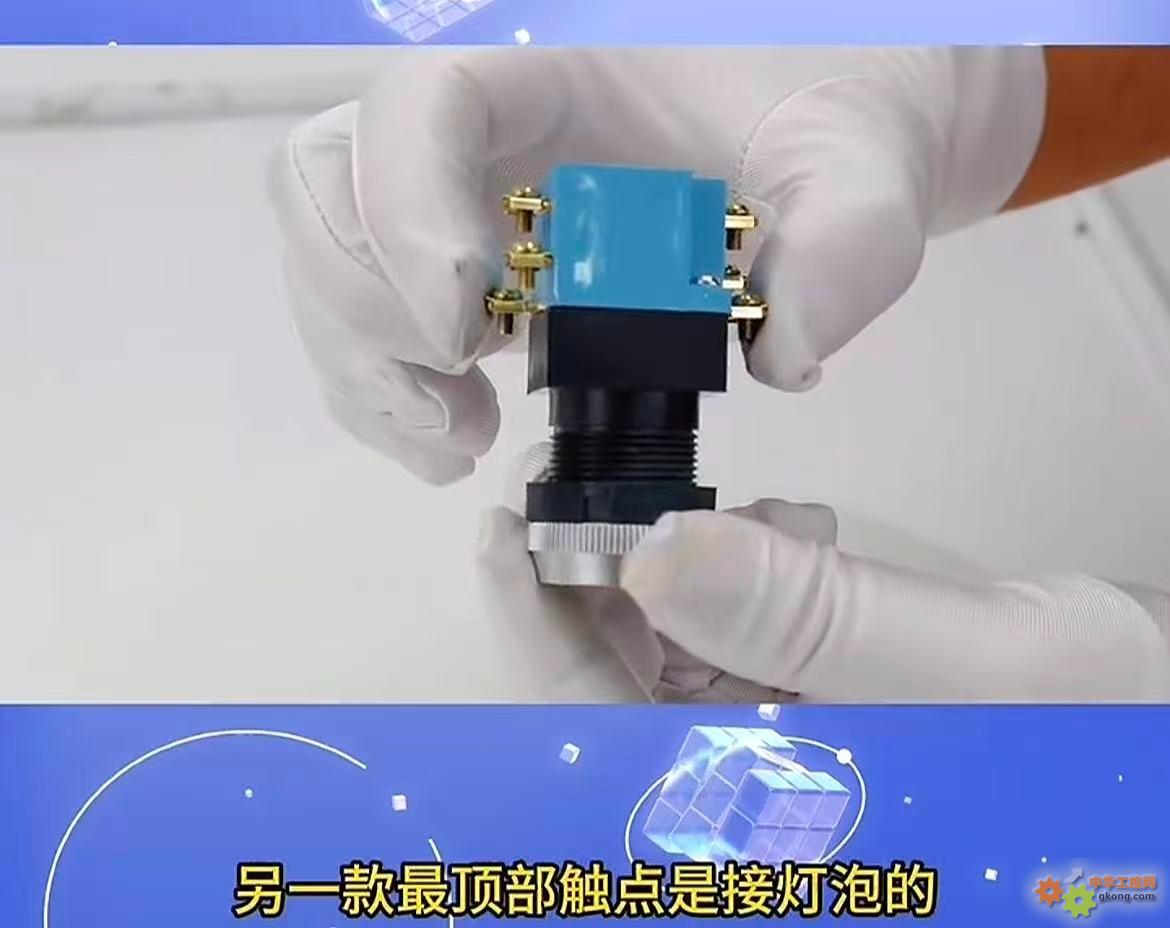

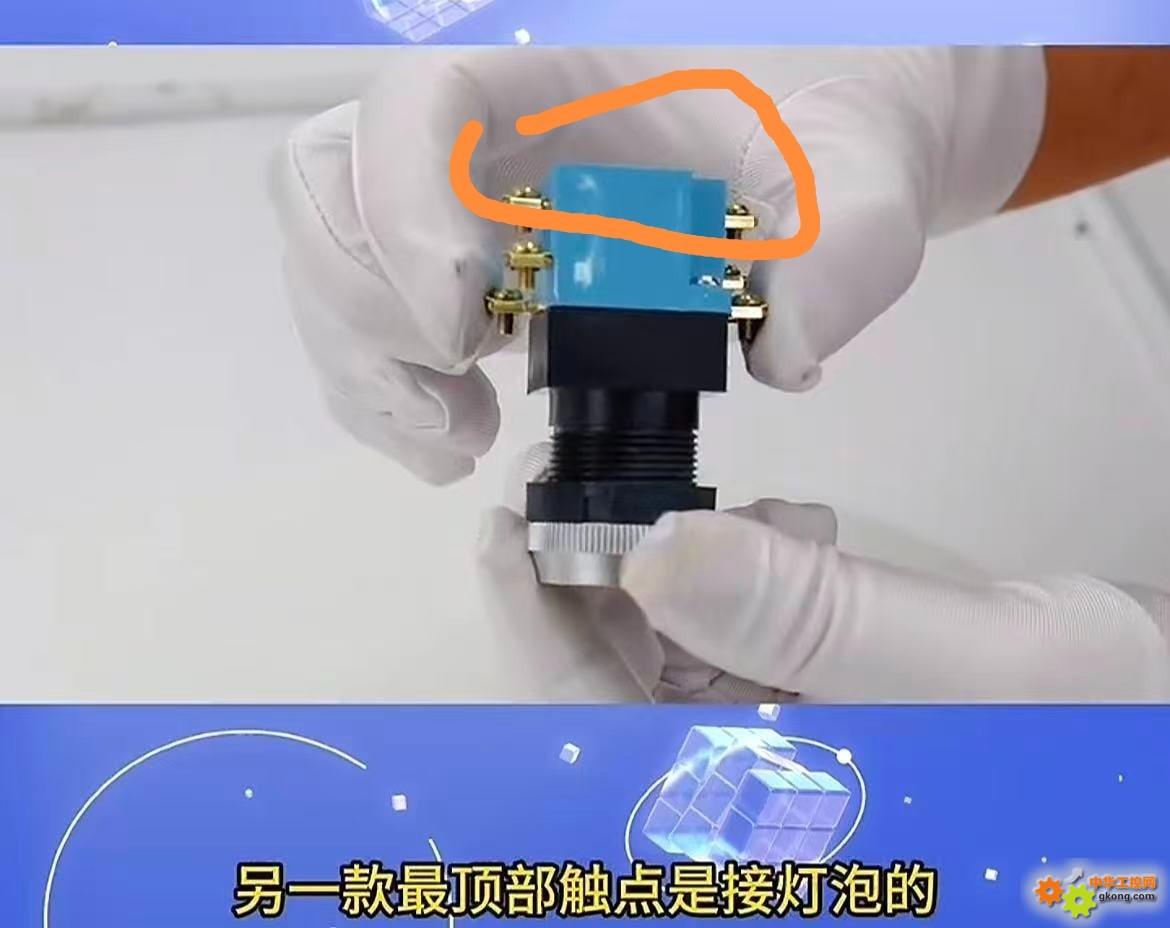

师傅，你的按钮和我柜子上的很像，感觉只是颜色不一样…请教这个是什么品牌的按钮，我淘宝上找找，学习学习…还有你说的顶部接指示灯指的是我画圈圈这一层吗？

附件 bdd01b2c940248f4c65985515bdbc3ec009243a0_edit_3568984114222338.jpg

此帖发自手机工控论坛

【方案】CNC | M8系统锁定功能及注意事项

只看该作者 | 赞[0] | 踩[0] | 引用 | 回复 | 编辑 | 推荐 | 举报 | 管理

18598

qq2994216177

文章数：5375

年度积分：250

历史总积分：18598

作者的所有帖子(5375)

注册时间：2014/12/11

发站内信

2018论坛热心网友

发表于：2025/8/25 19:44:59

#8楼

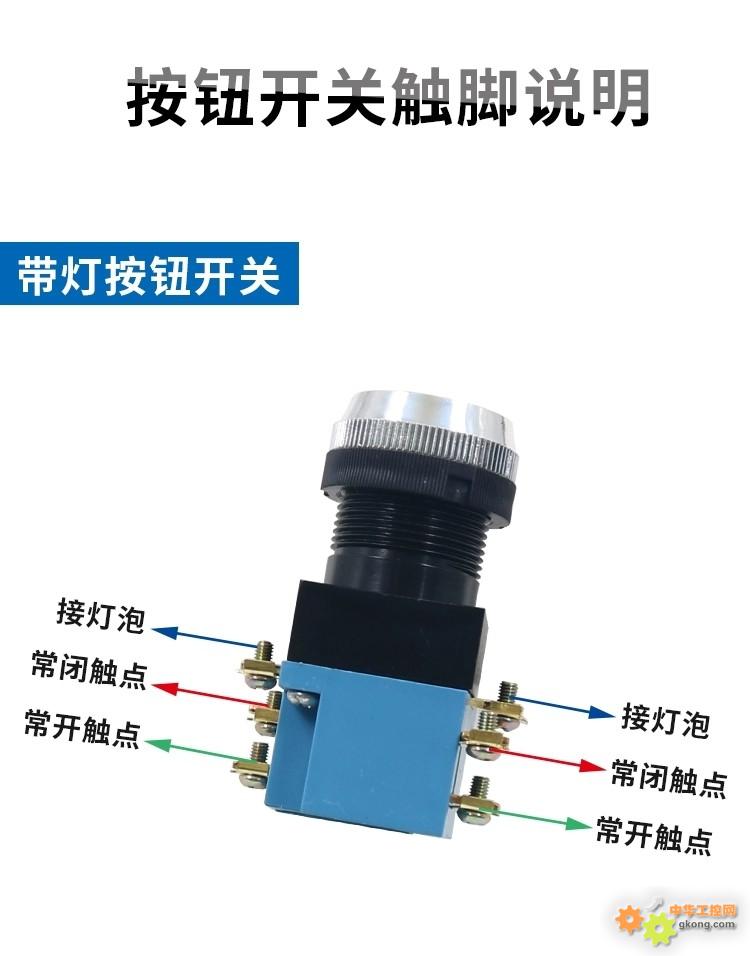

刚才在淘宝上找了一下，LA19系列按钮，和我柜子上的有点像，找了接线图，明天核对一下，看是不是这种…
