发表于：2025/10/23 21:24:31
#50楼

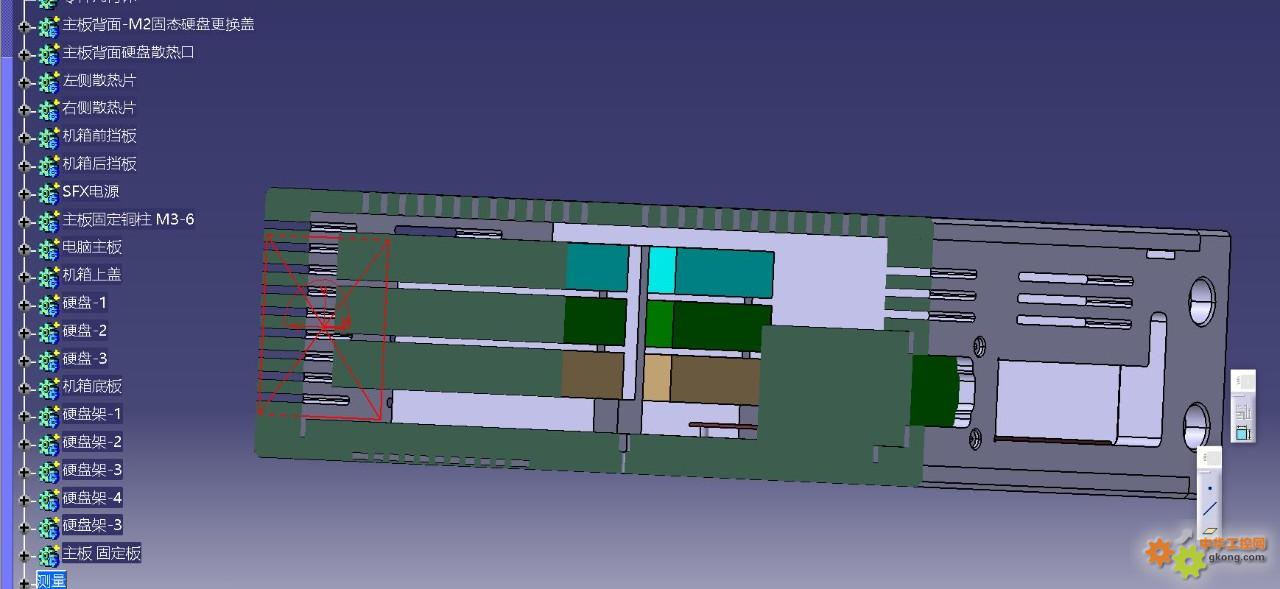

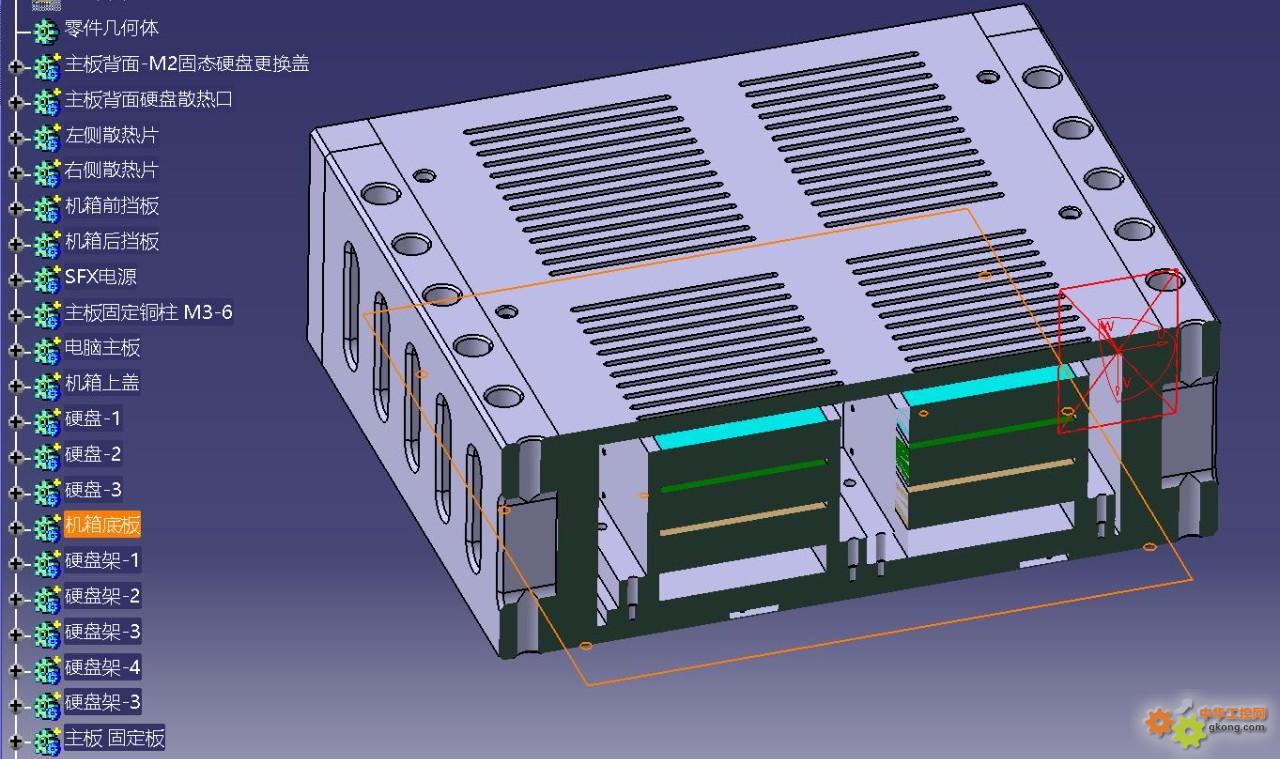

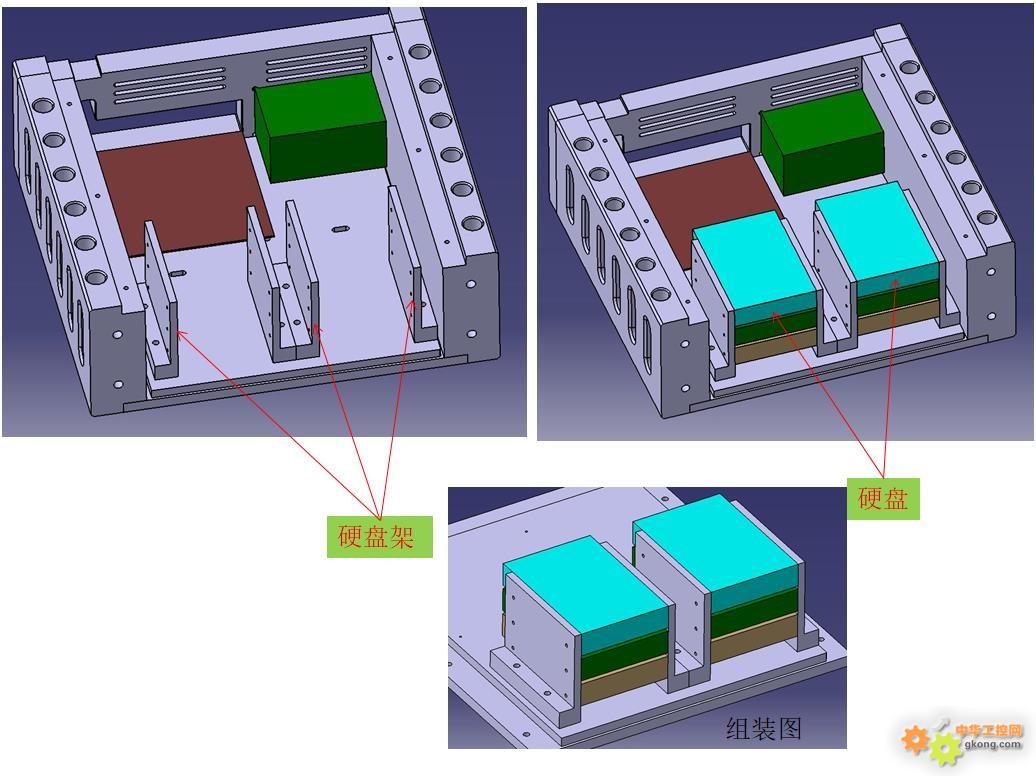

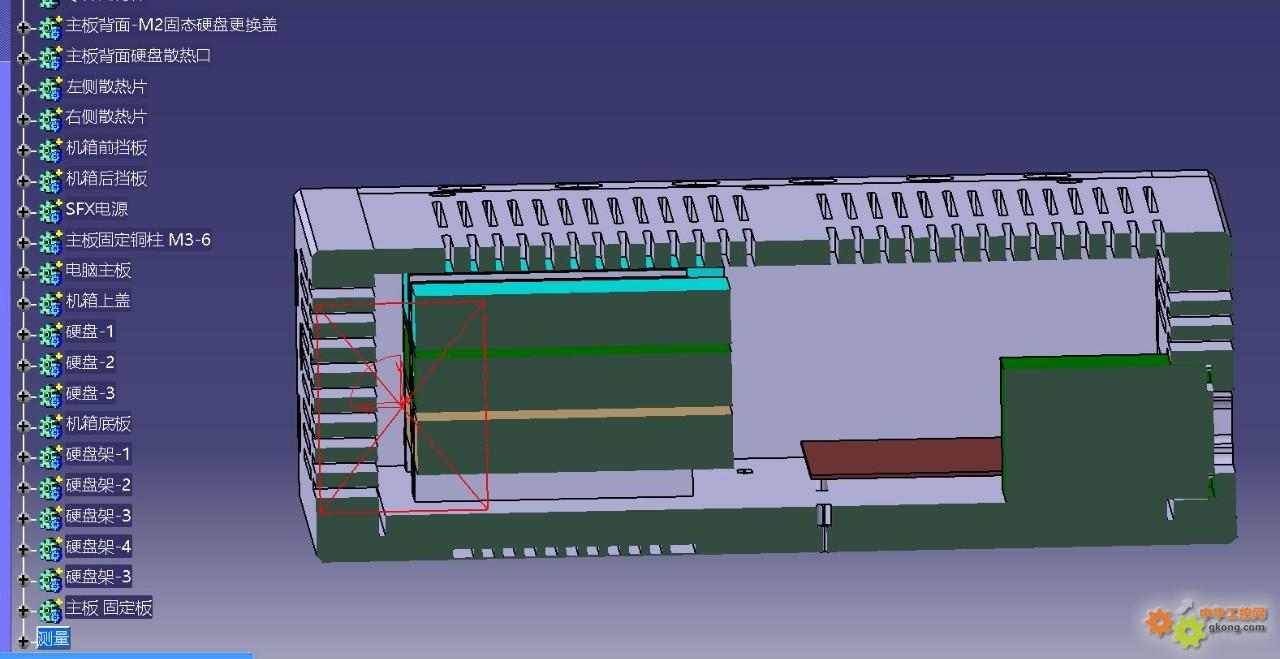

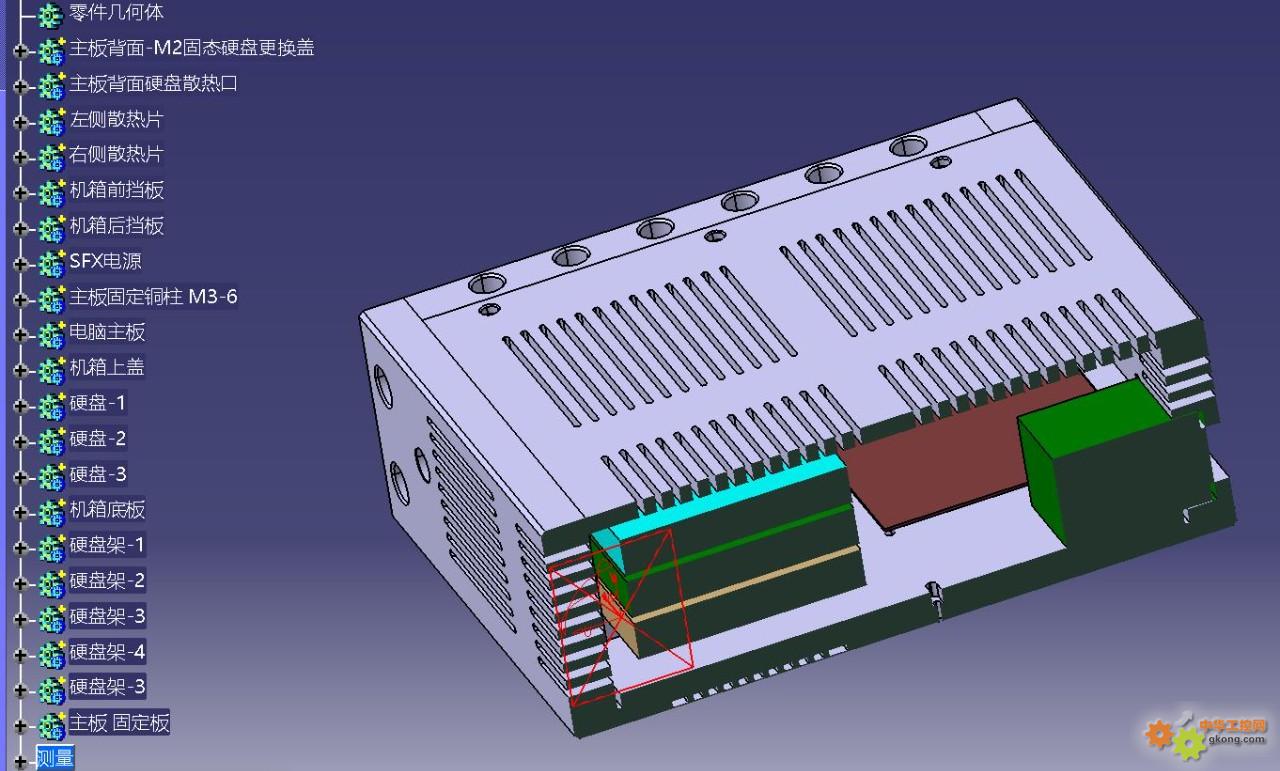

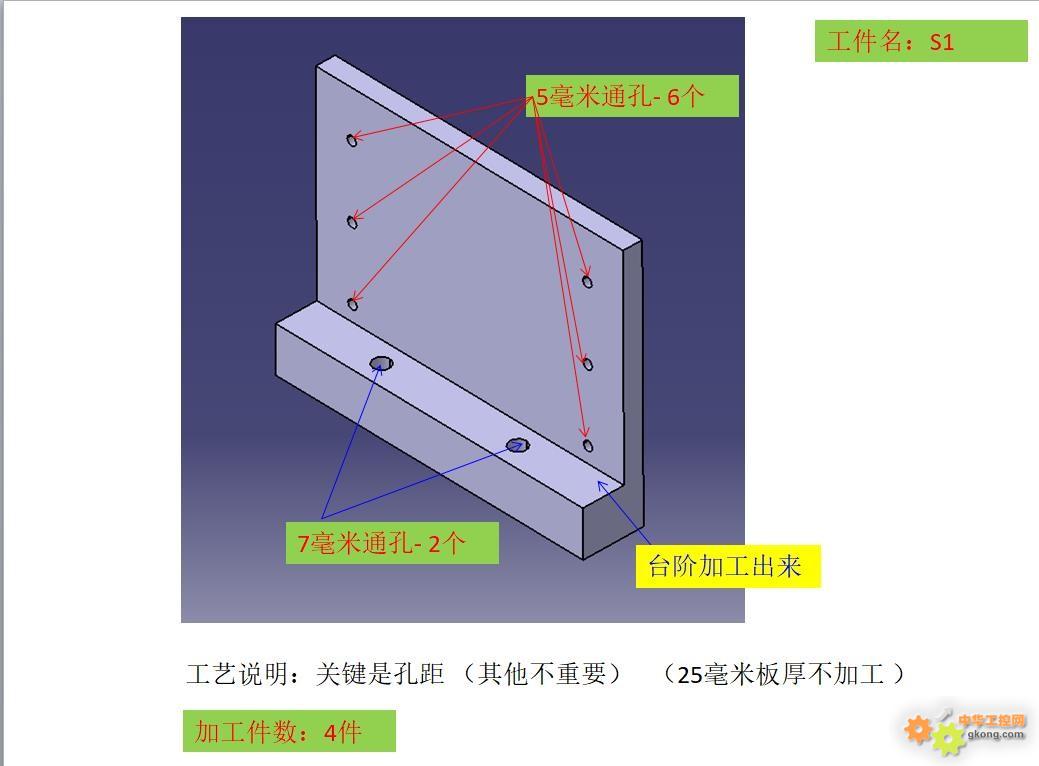

硬盘架加工工艺 与硬盘架组装图
![附件 S1加工工艺说明.jpg]()
![附件 组装图.jpg]()
您现在所在的是：
无所不谈
发表于：2025/10/25 11:03:32
#52楼

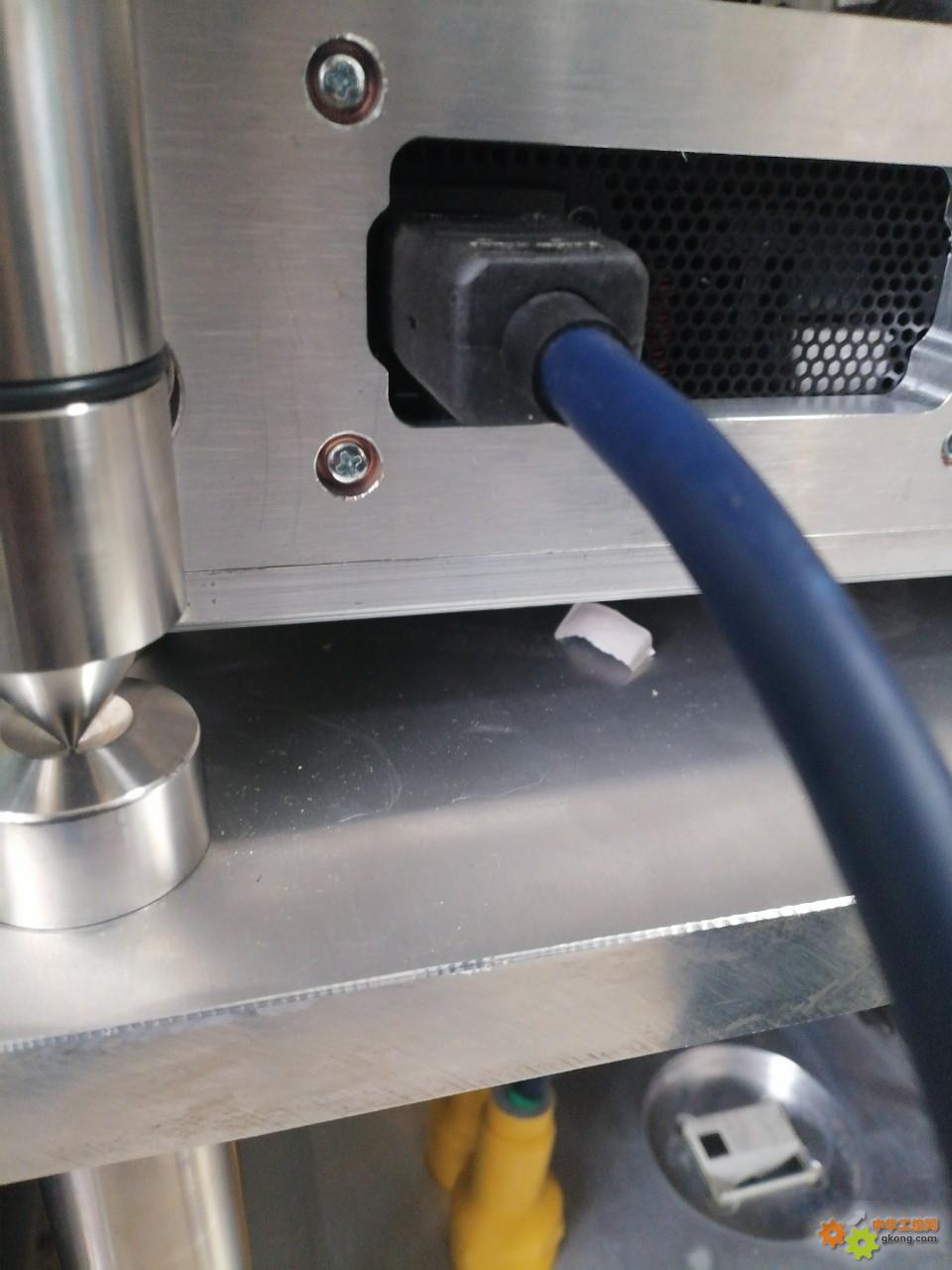

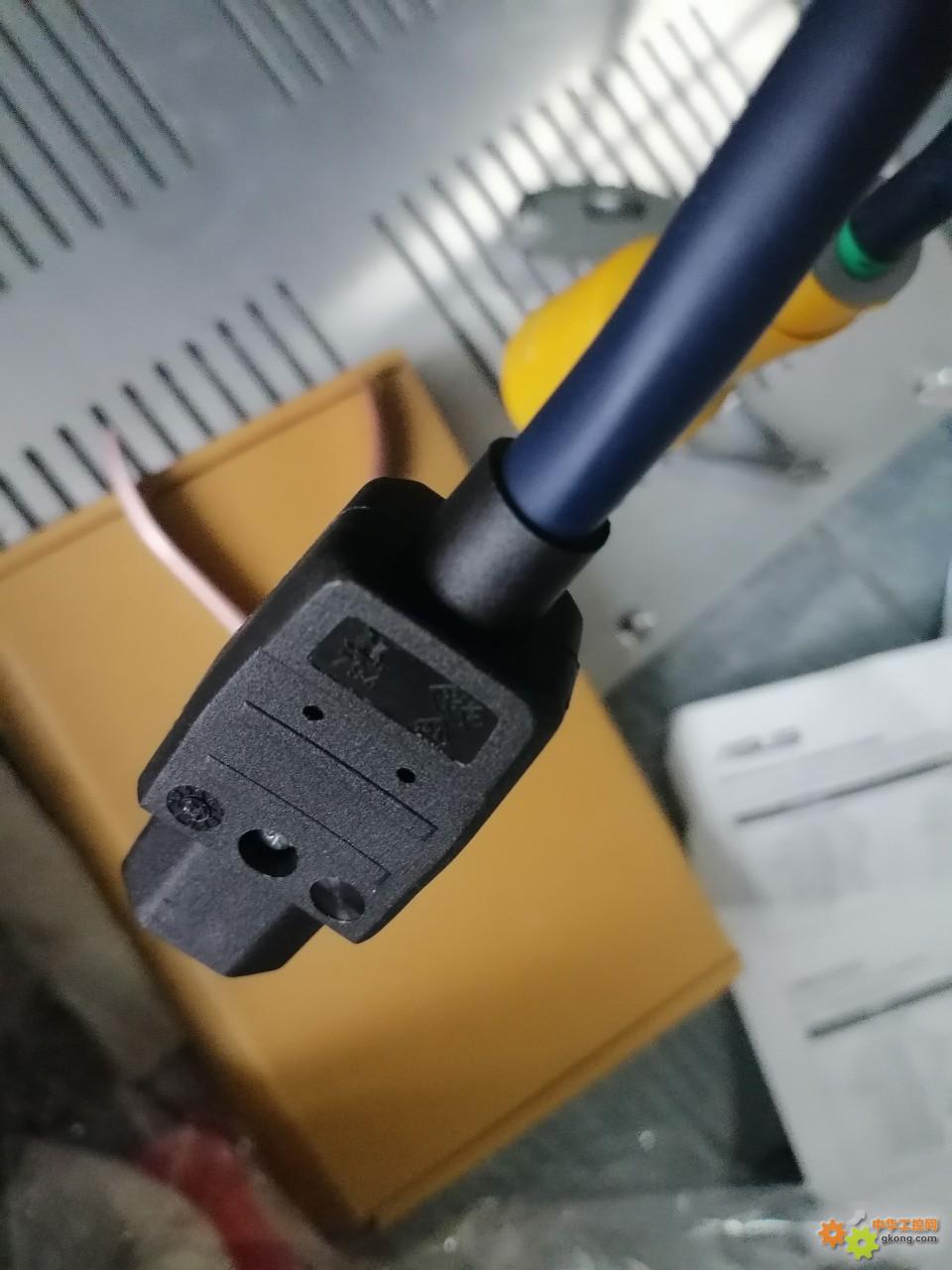

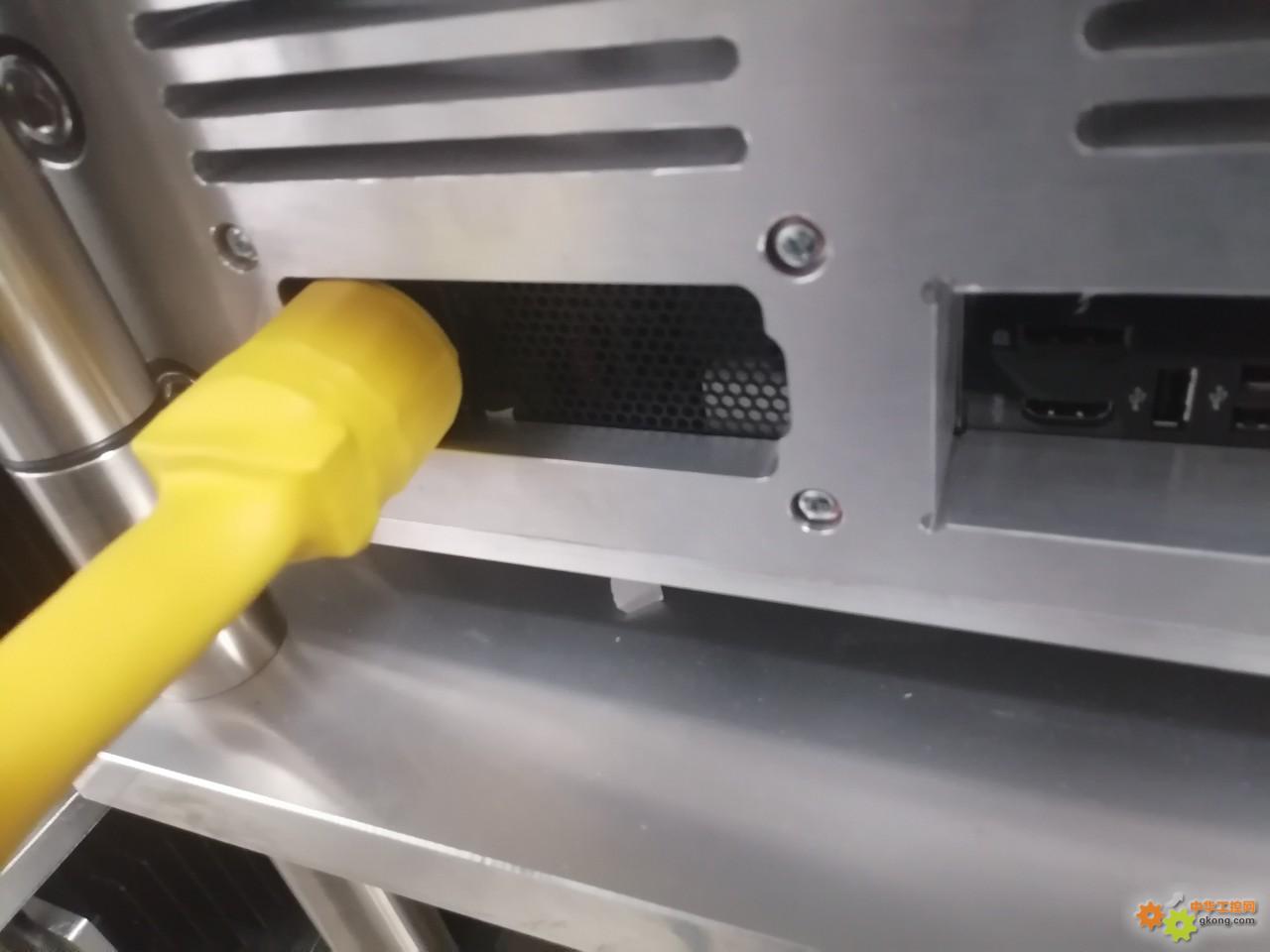

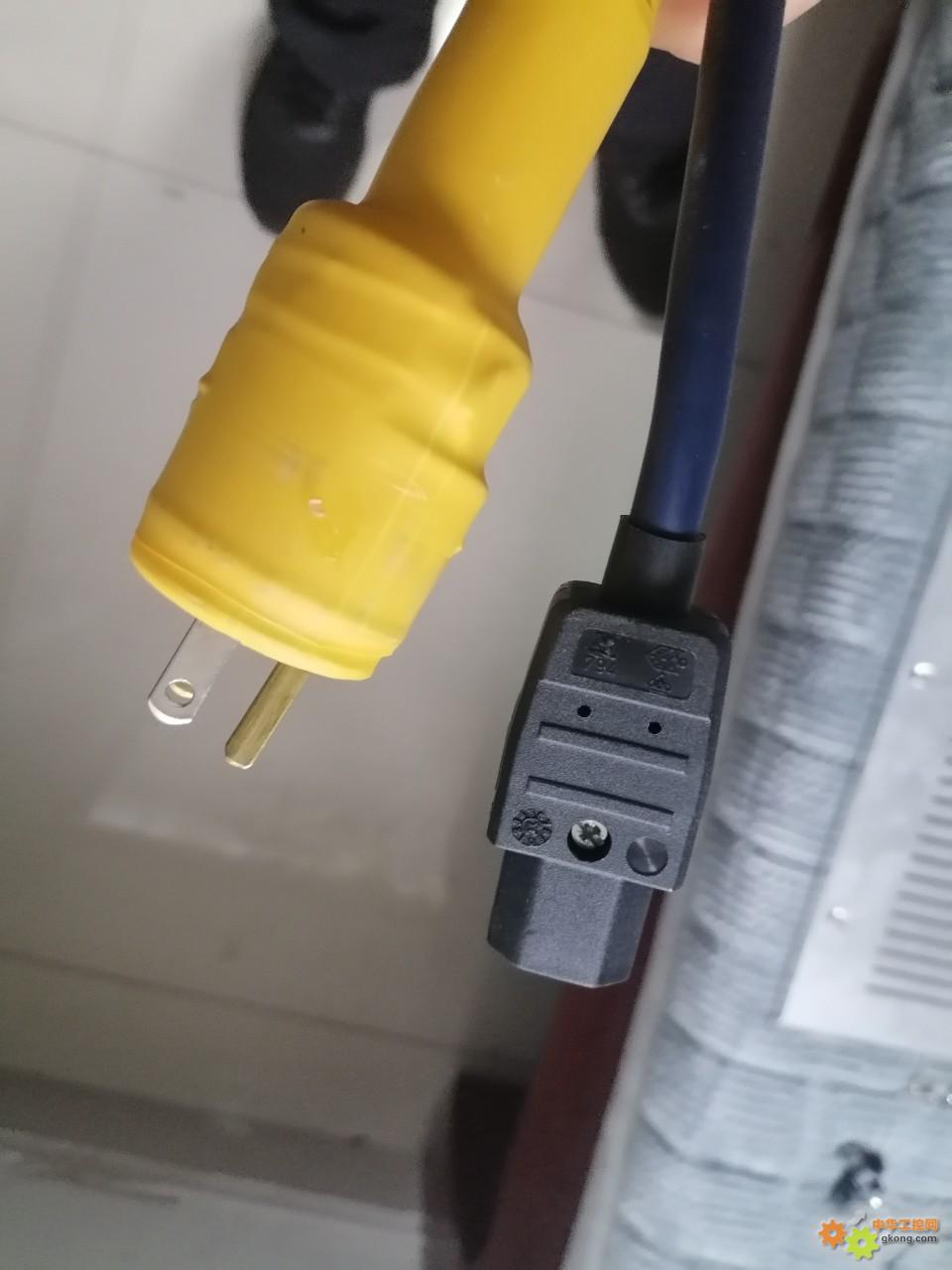

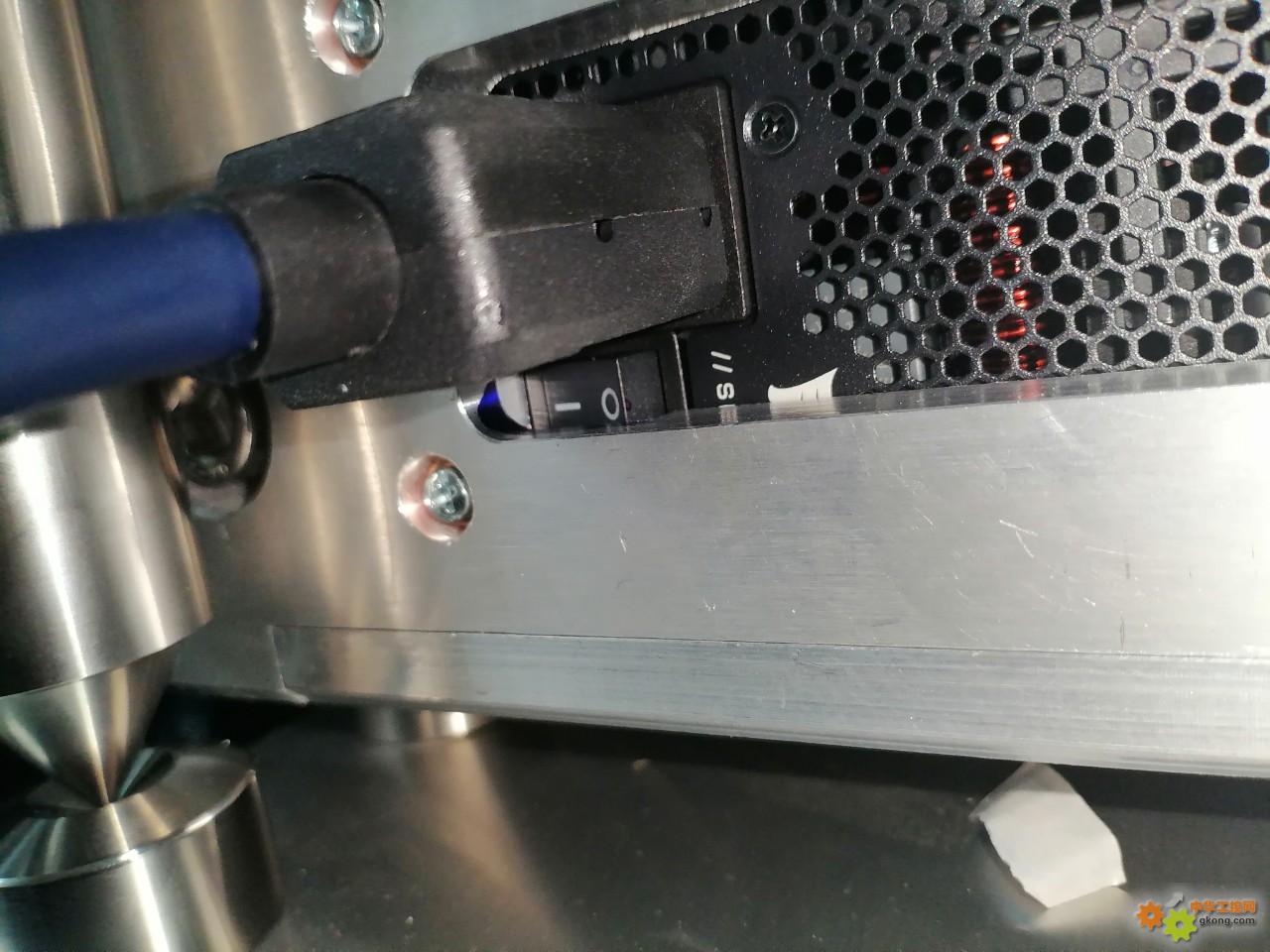

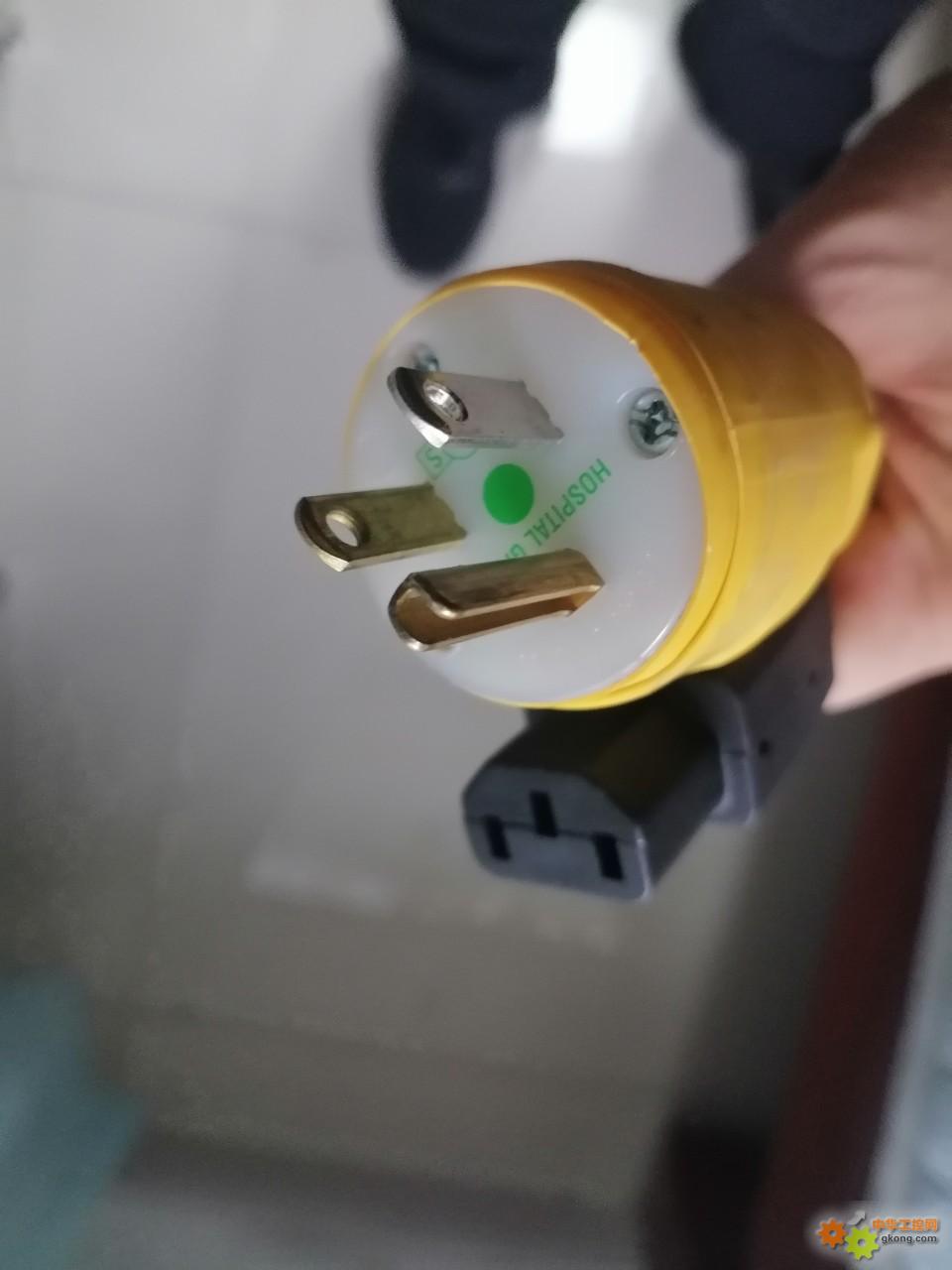

NAS机箱电源线 插尾有点不合适 需要更换 ![附件 IMG_20251025_100011.jpg]()

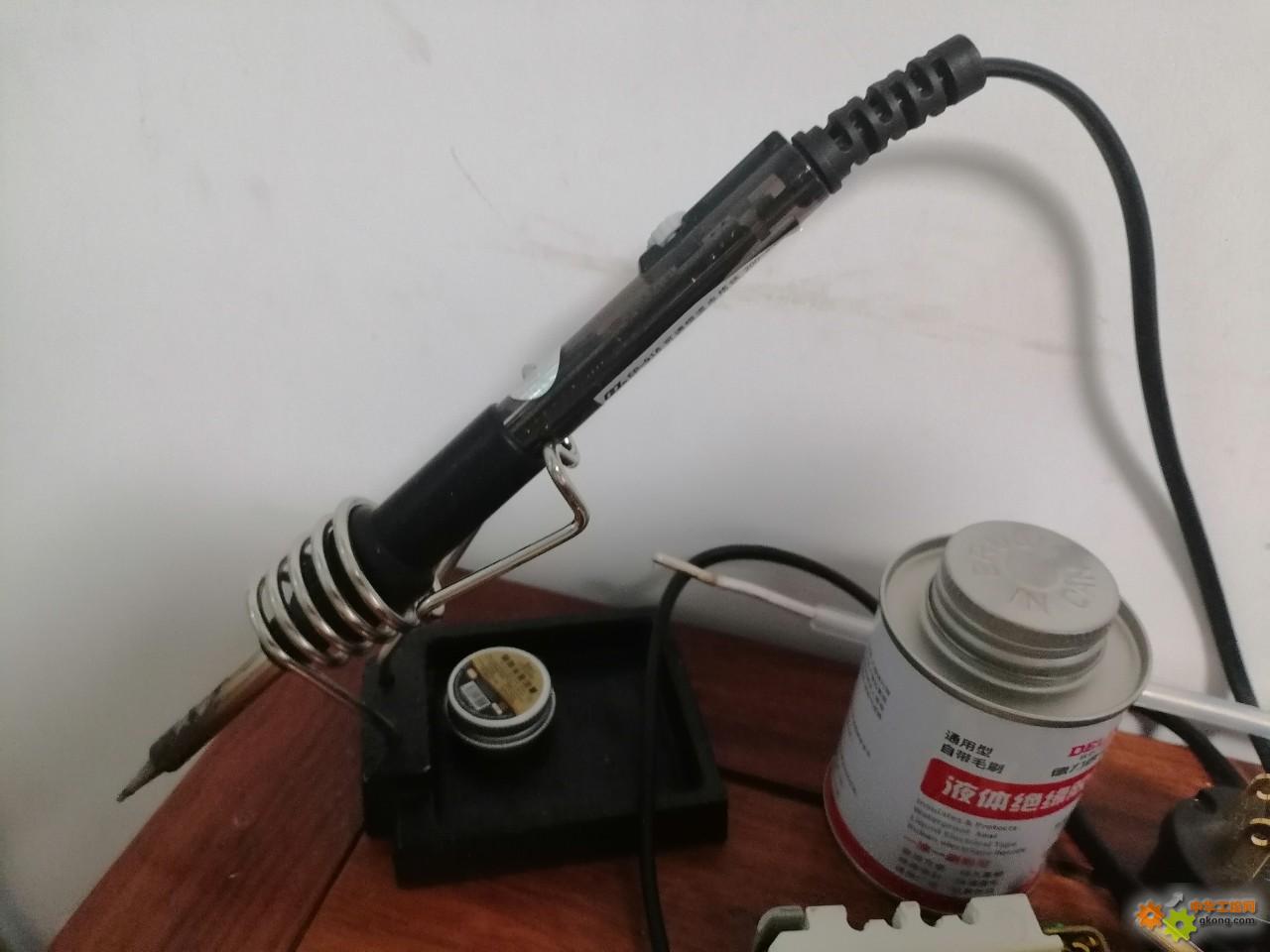

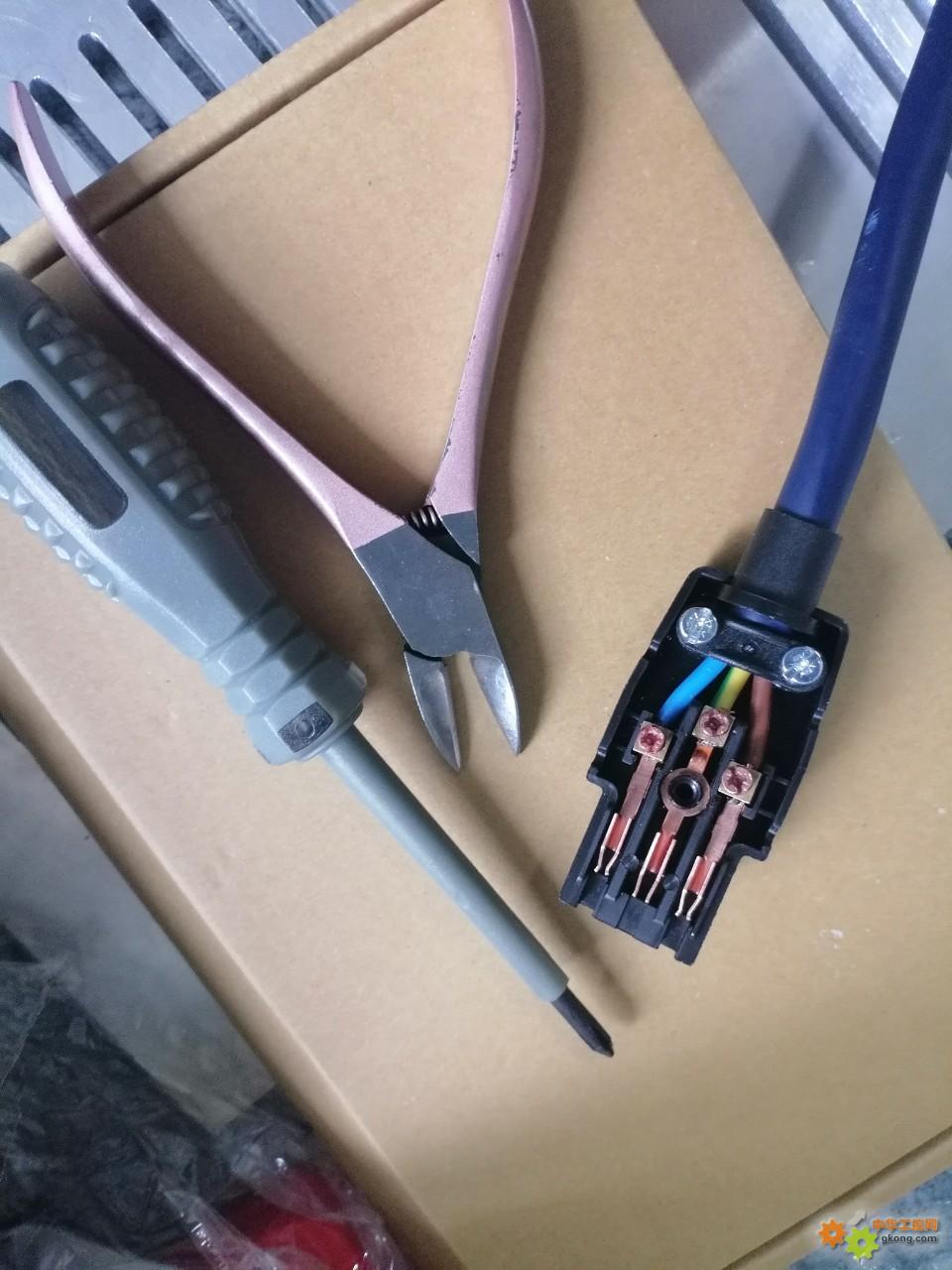

准备更换一个电源线插尾 焊枪加热
![附件 IMG_20250927_100318.jpg]()

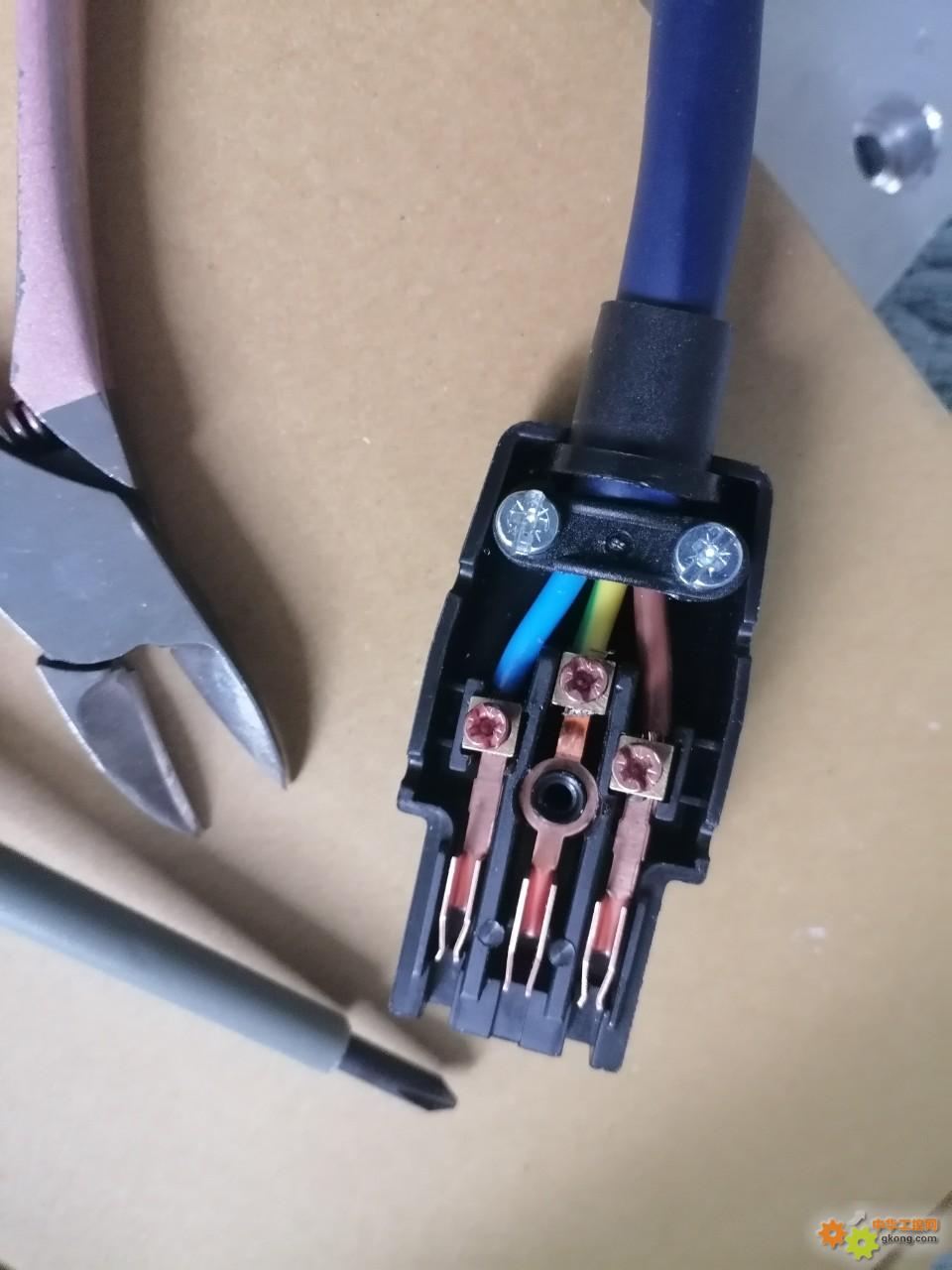

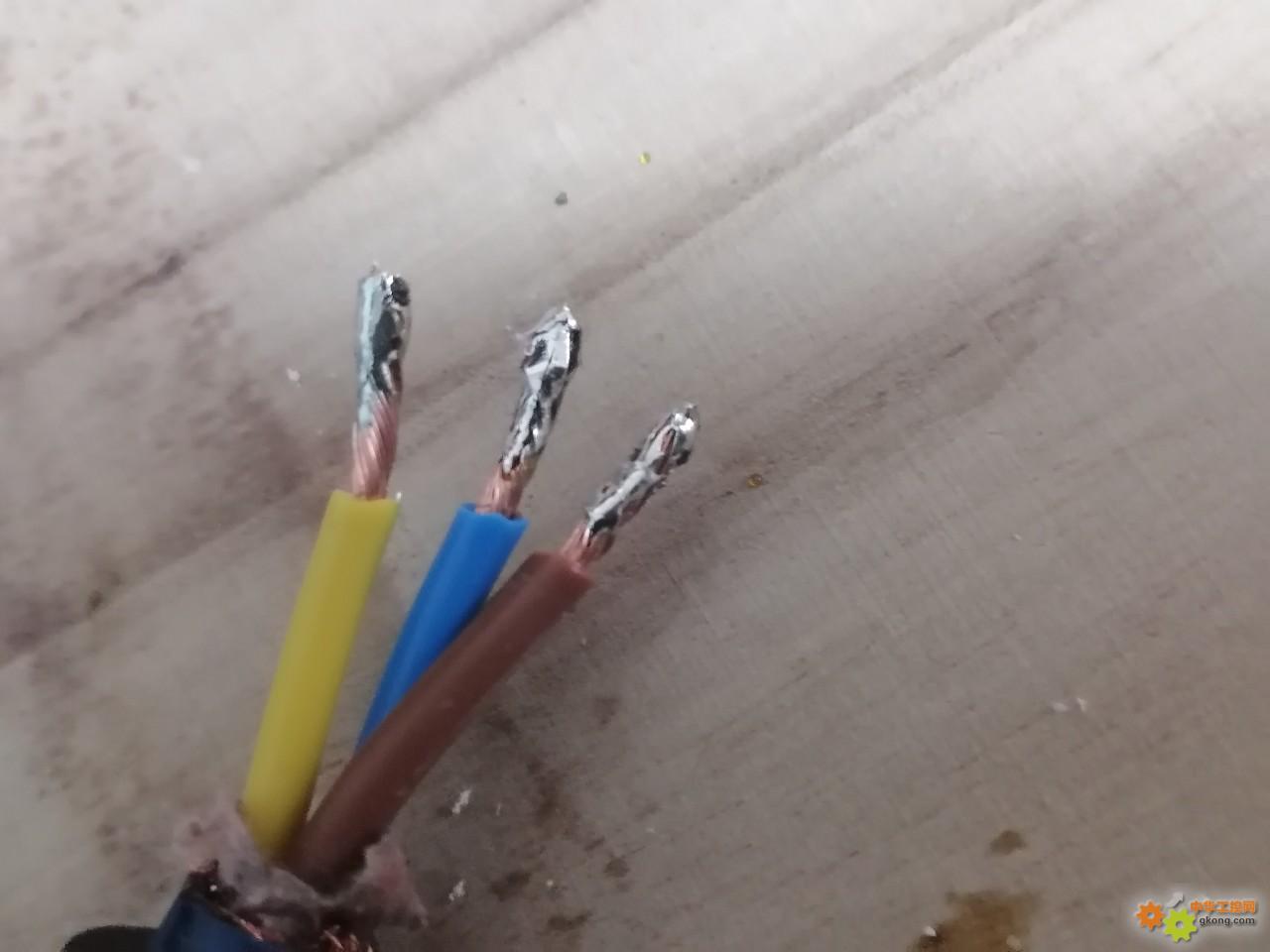

铜线头烫锡
![附件 IMG_20251025_102234.jpg]()
![附件 IMG_20251025_103016.jpg]()
剪掉线头
![附件 IMG_20251025_103801.jpg]()
![附件 IMG_20251025_103808.jpg]()

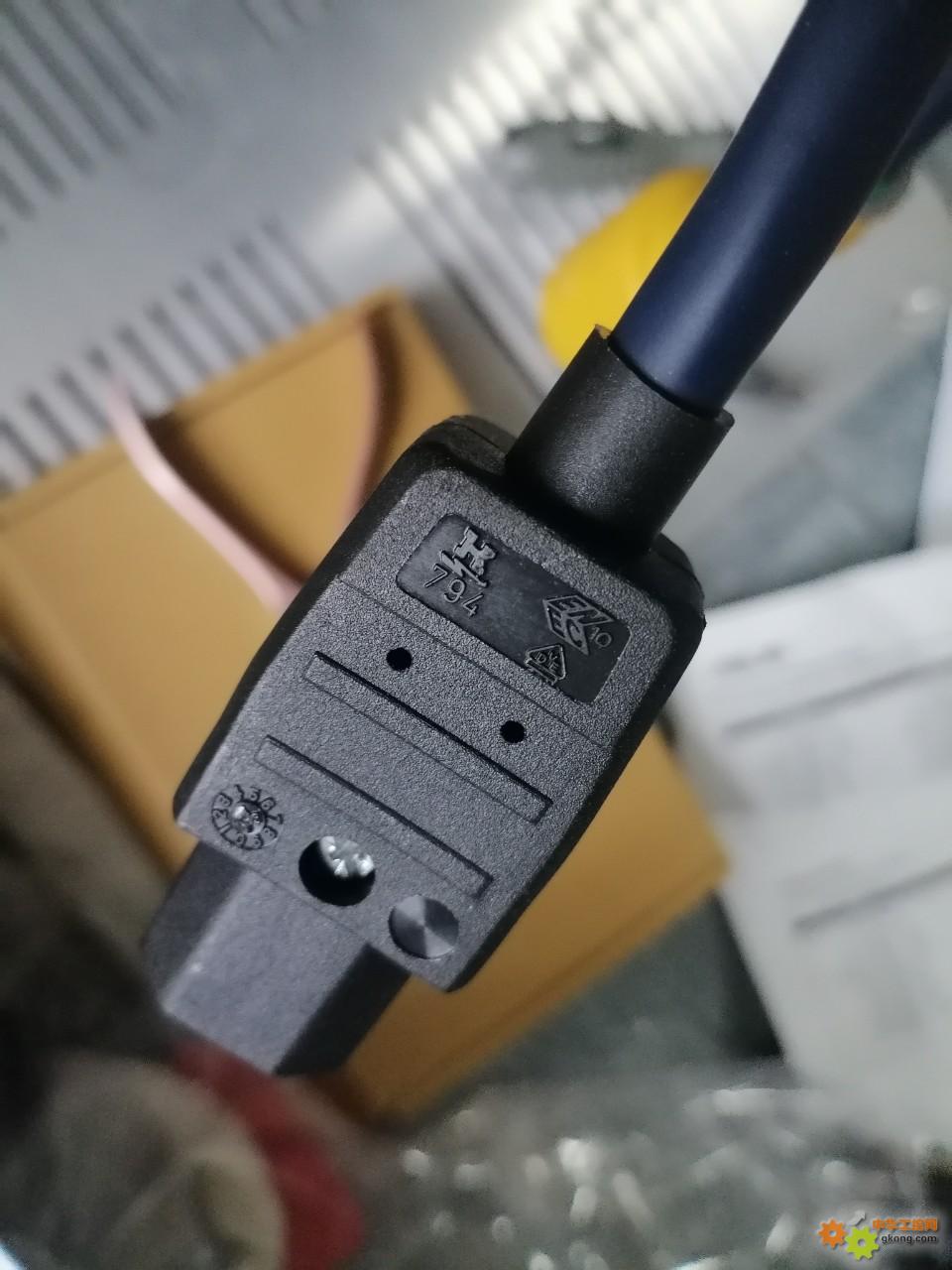

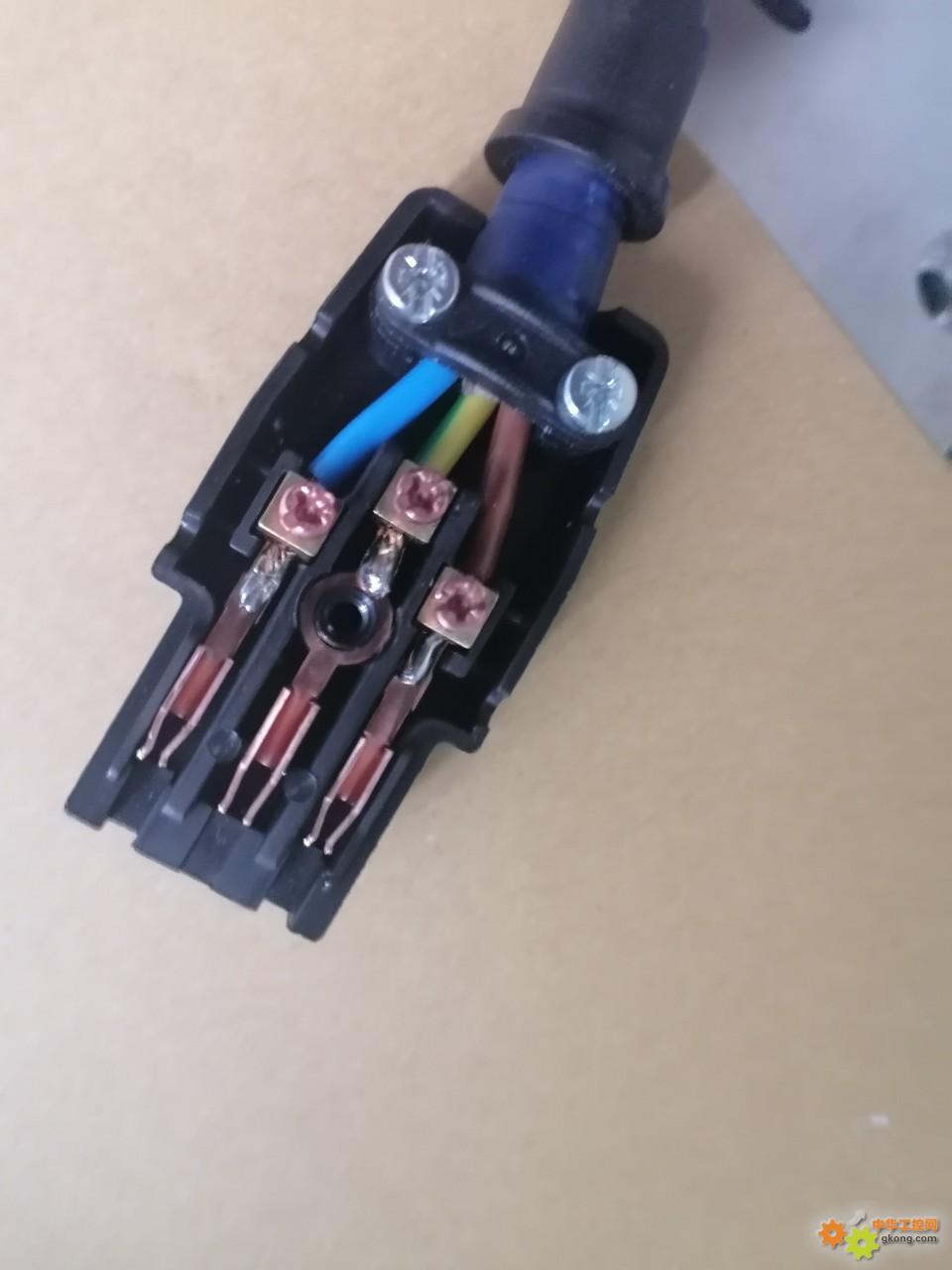

合上插尾上盖
![附件 IMG_20251025_103846.jpg]()
![附件 IMG_20251025_103848.jpg]()
![附件 IMG_20251025_103853.jpg]()
![附件 IMG_20251025_103903.jpg]()
准备更换一个电源线插尾 焊枪加热
铜线头烫锡
剪掉线头
合上插尾上盖
[此贴子已经被作者于2025/10/25 11:06:40编辑过]
发表于：2025/10/25 11:08:50
#53楼

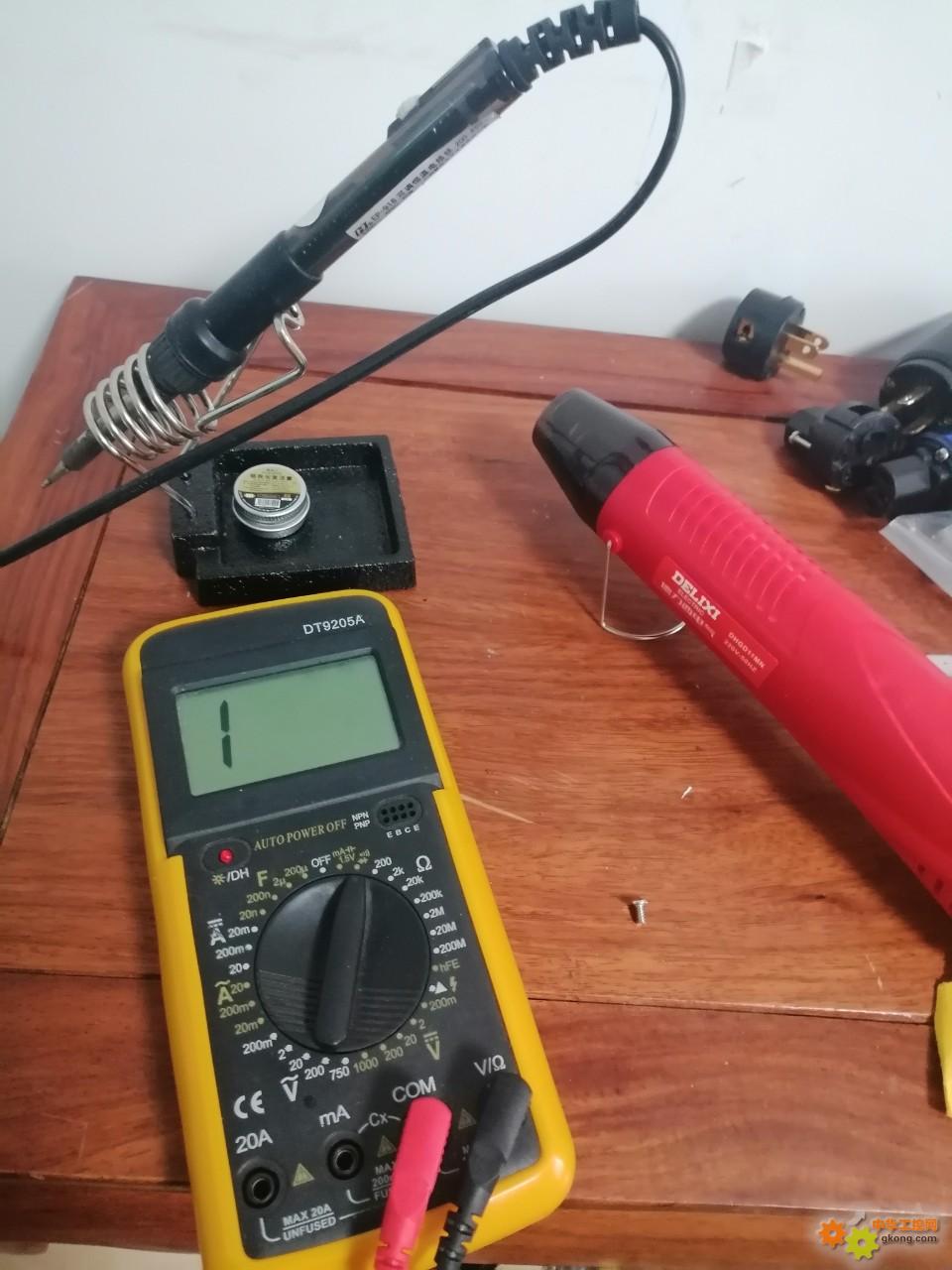

电源线做好 使用万用表检查一下 接线的状态是否正确
万用表打到 蜂鸣档
![附件 IMG_20251025_104052.jpg]()

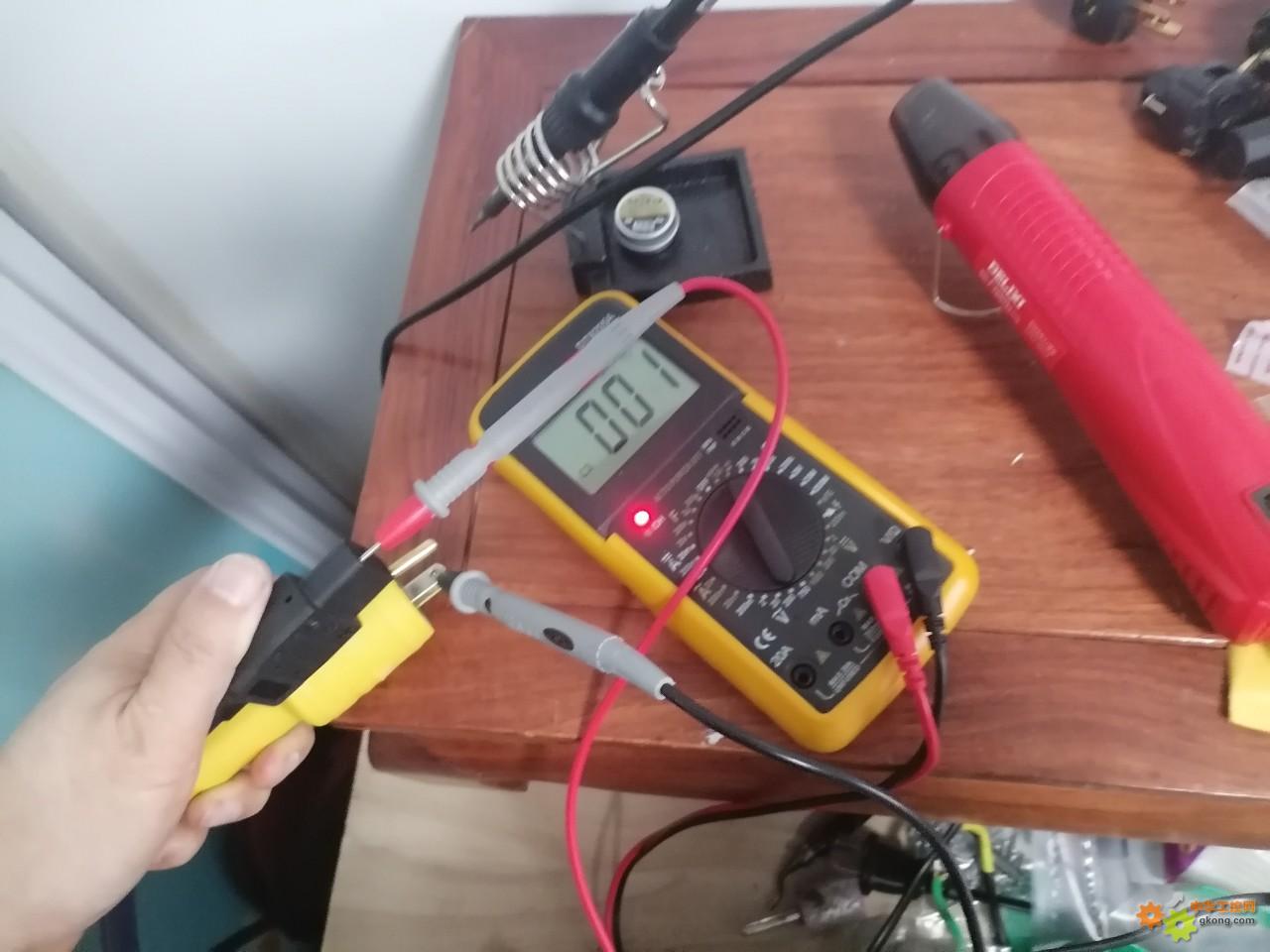

零 火 地 分别接触 检测一下是接线否通 线接的是否正确
![附件 IMG_20251025_104144_1.jpg]()
万用表打到 蜂鸣档
零 火 地 分别接触 检测一下是接线否通 线接的是否正确
[此贴子已经被作者于2025/10/25 13:28:20编辑过]
发表于：2025/10/25 11:11:54
#54楼

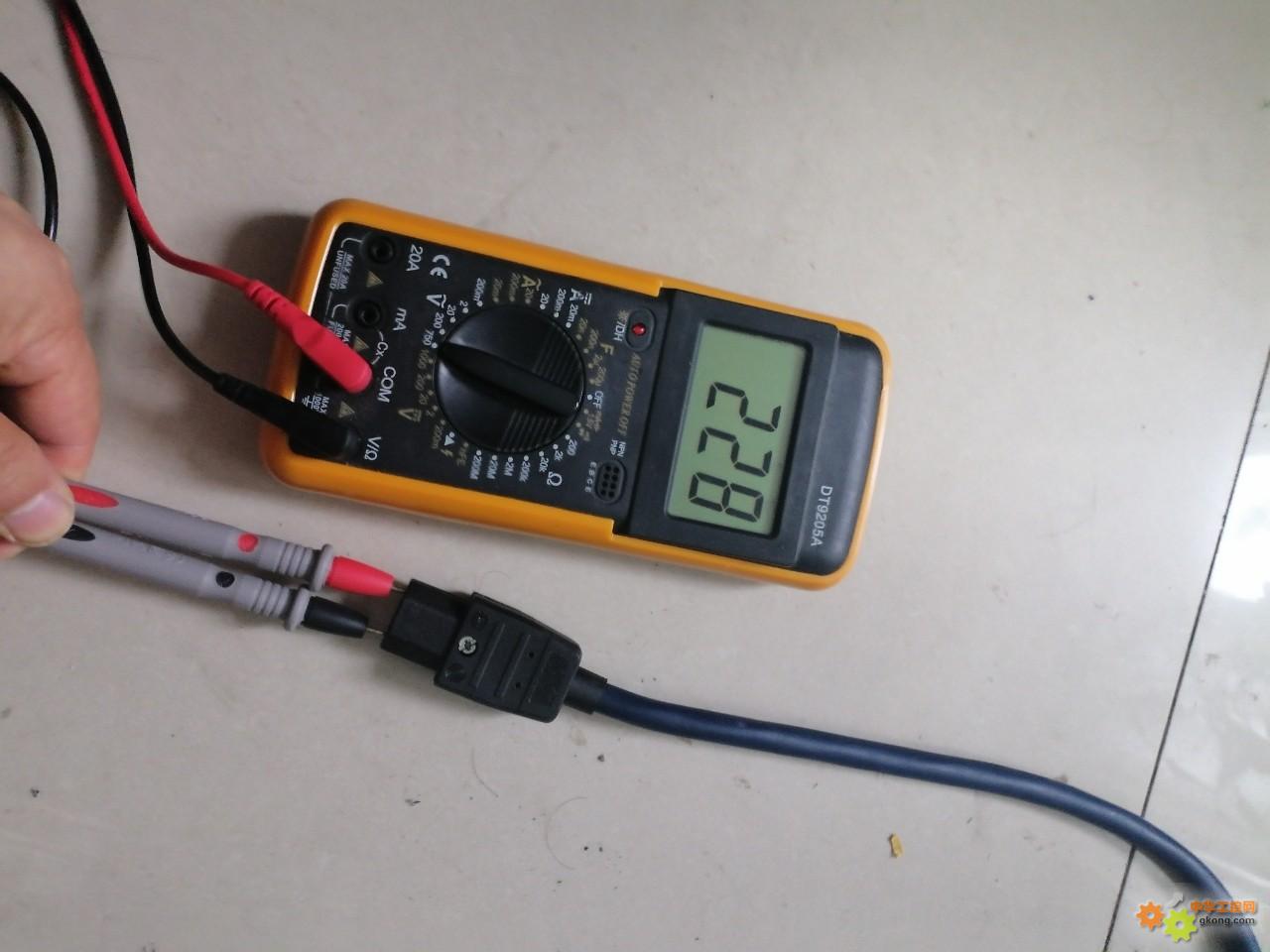

电源线 通电 检测一下 零 火 地

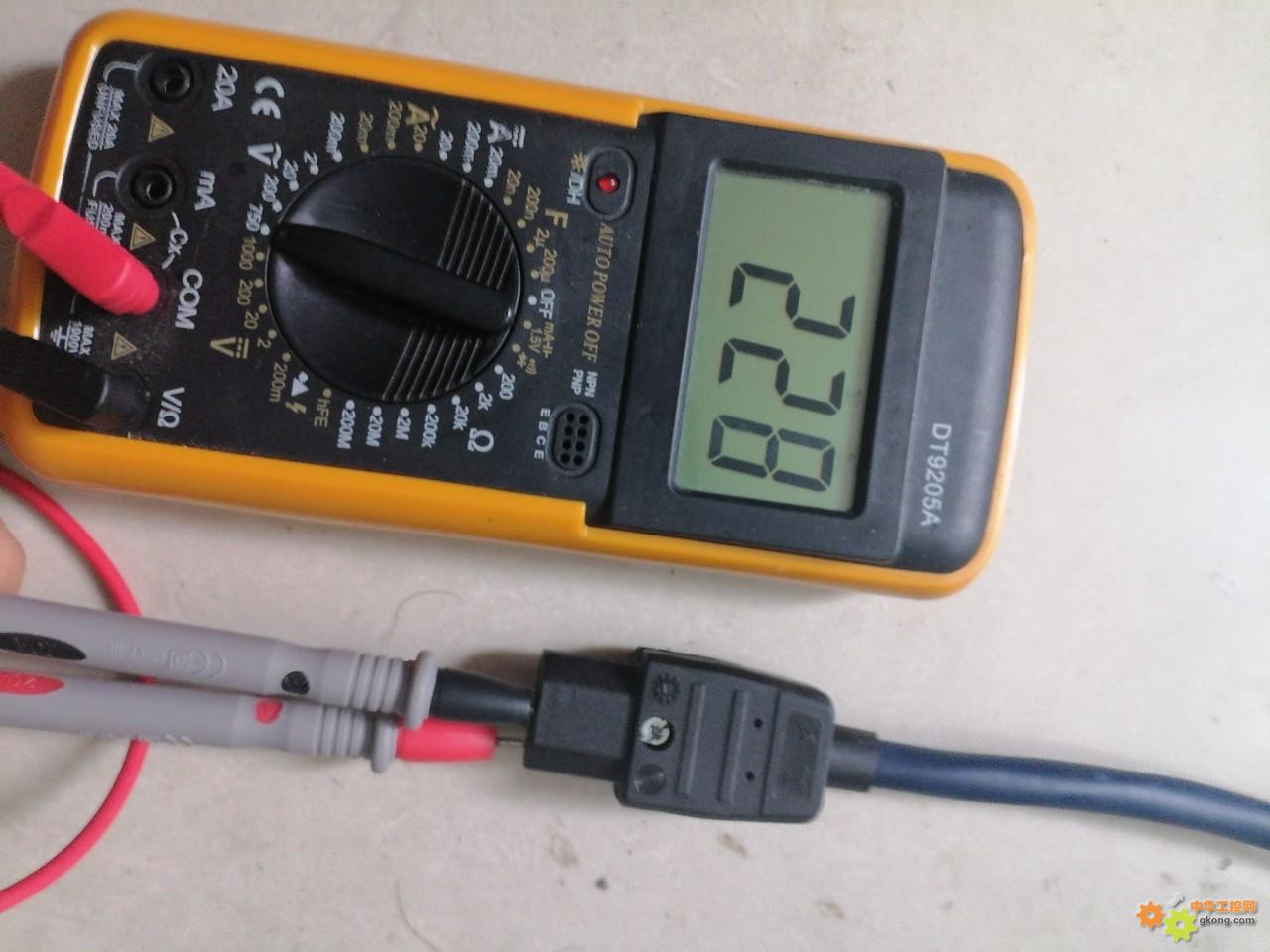

零线 火线 检测 显示电压228 正常
![附件 IMG_20251025_104340.jpg]()
火线 地线 检测 显示电压228 正常 {地线工作正常}
![附件 IMG_20251025_104416.jpg]()

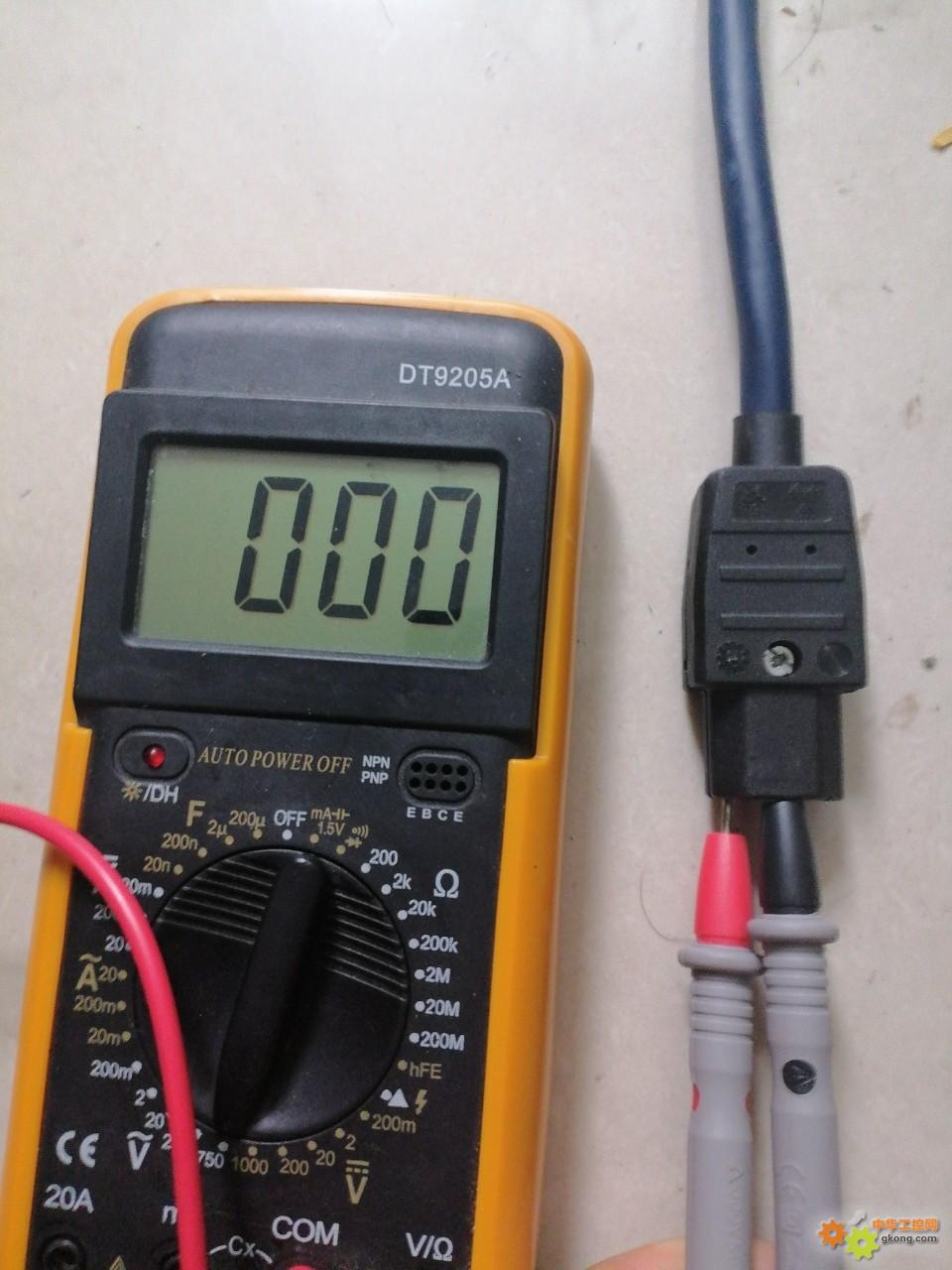

零线 地线 检测 显示0 正常 没有漏电现象 {如果零地 显示有电压就危险了
}
![附件 IMG_20251025_104432.jpg]()
零线 火线 检测 显示电压228 正常
火线 地线 检测 显示电压228 正常 {地线工作正常}
零线 地线 检测 显示0 正常 没有漏电现象 {如果零地 显示有电压就危险了
}
[此贴子已经被作者于2025/10/25 11:14:11编辑过]
发表于：2025/10/25 13:05:40
#56楼
LSI 磁盘阵列卡 在RAID卡 BIOS里面 建立RAID的操作方法如下

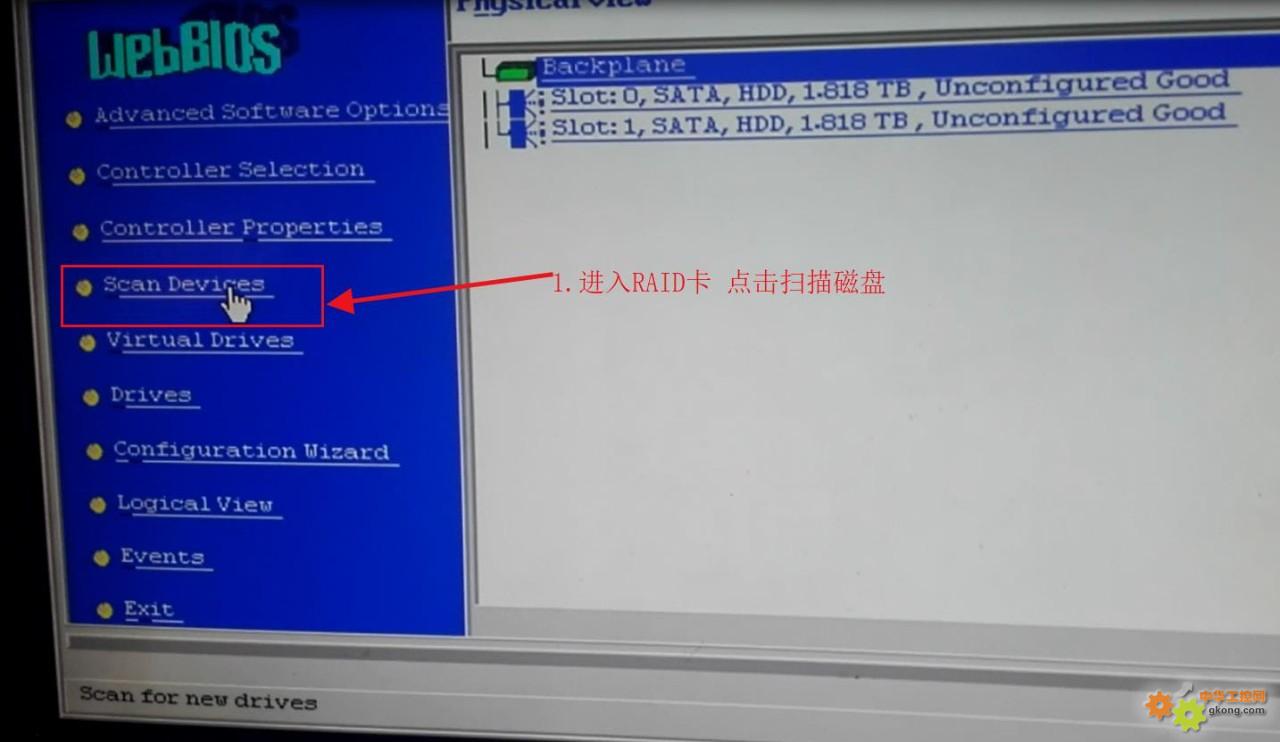

把硬盘安装好 先进行扫描 看看有没有坏盘 如果有需要关机 检测拿下来坏盘 如果没有坏盘 继续即可
![附件 01.jpg]()
把硬盘安装好 先进行扫描 看看有没有坏盘 如果有需要关机 检测拿下来坏盘 如果没有坏盘 继续即可
发表于：2025/10/25 13:06:37
#57楼

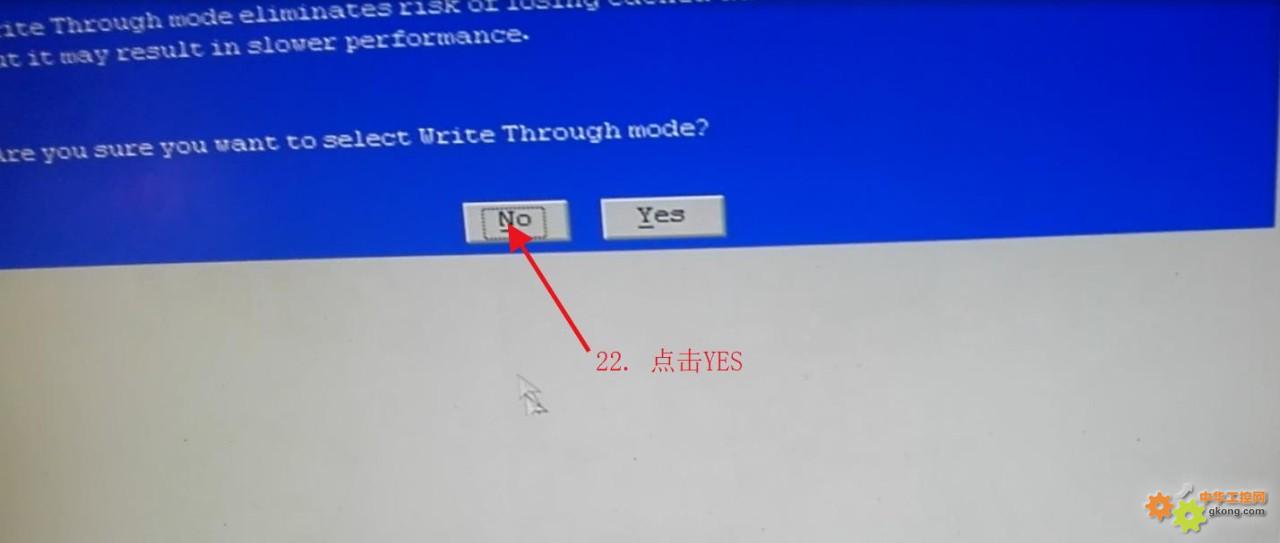

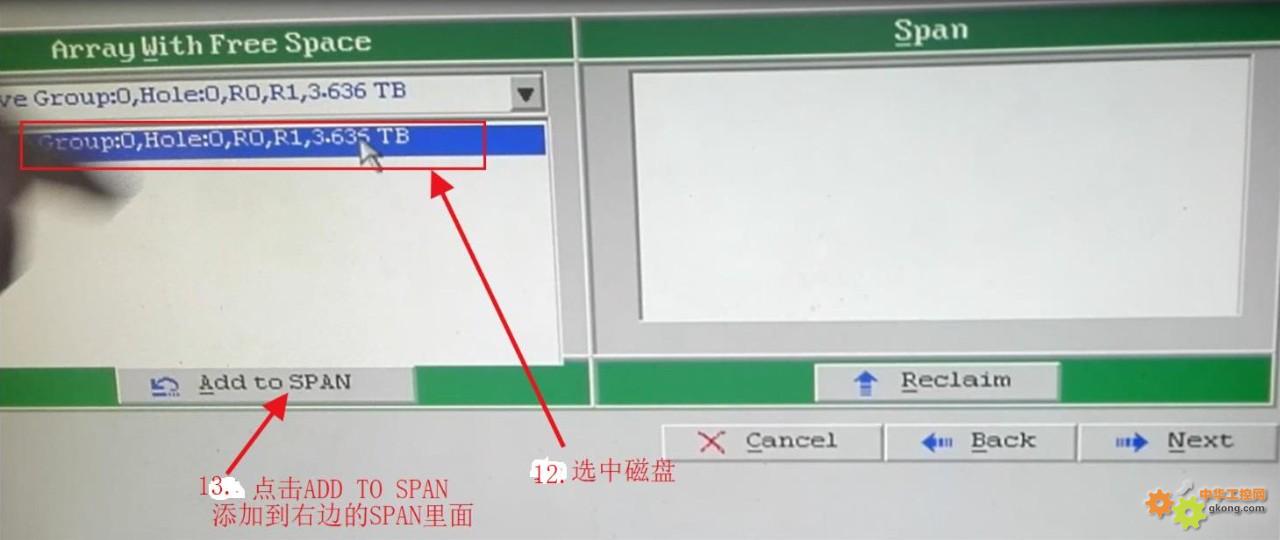

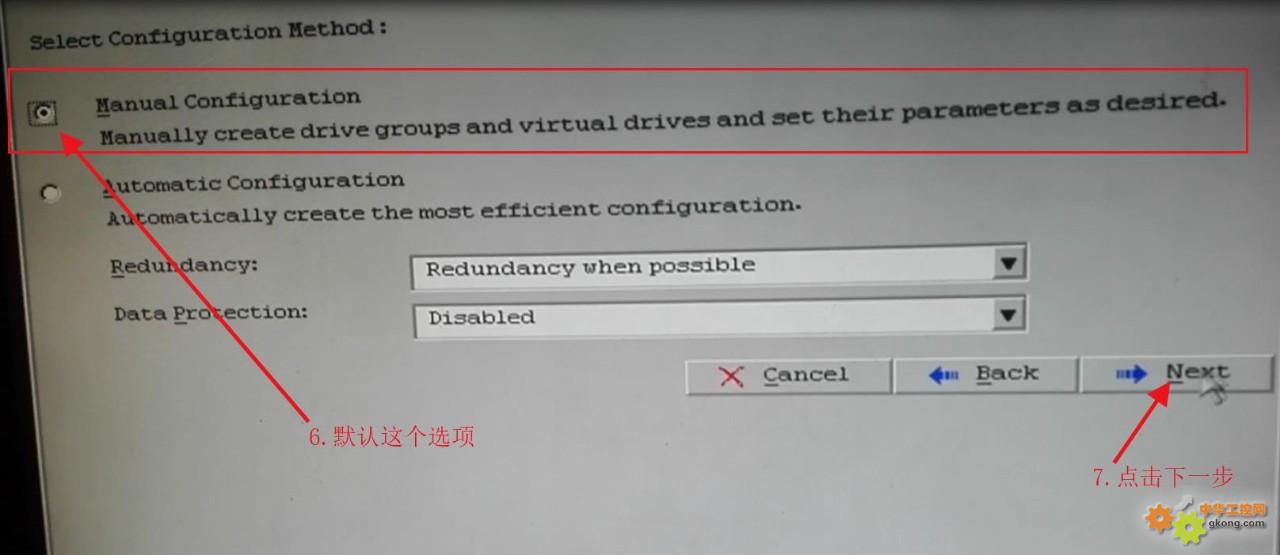

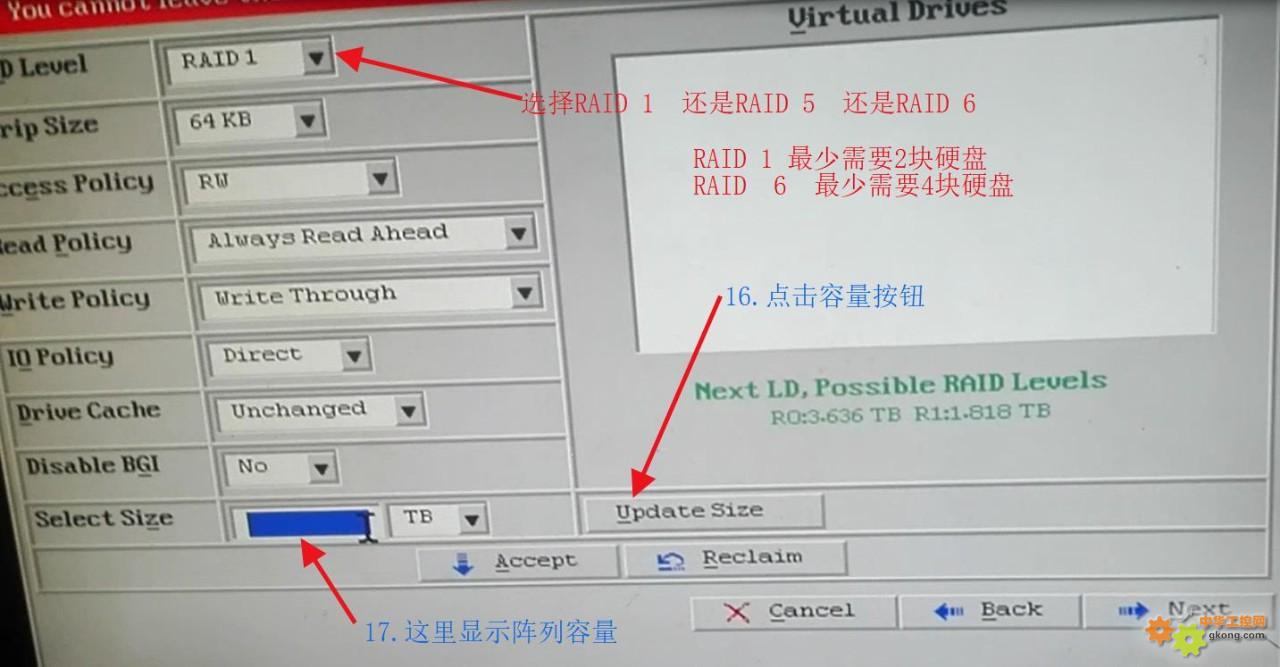

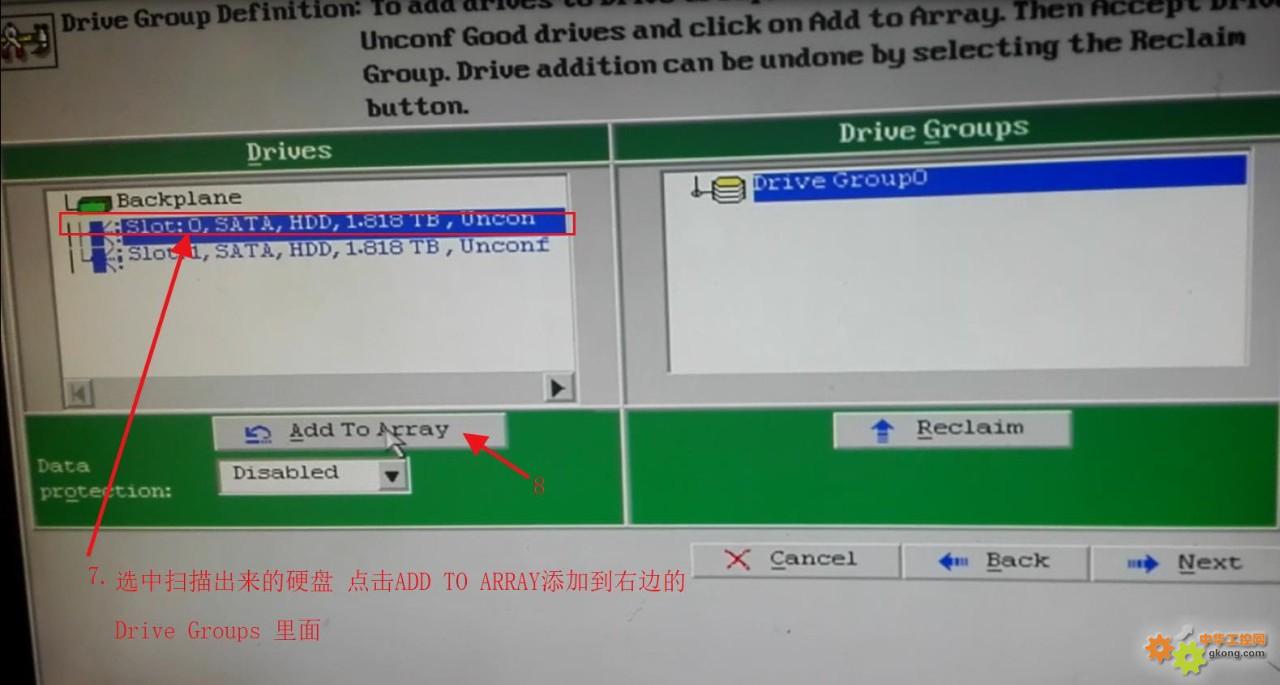

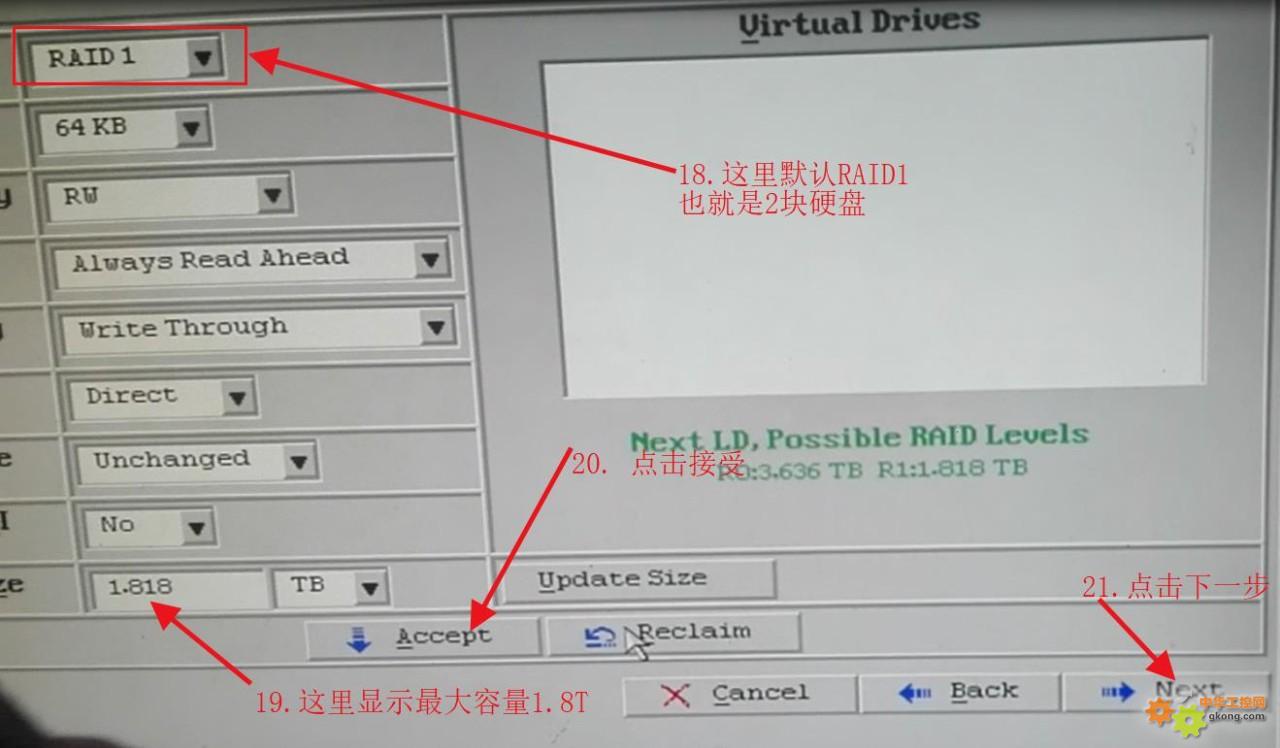

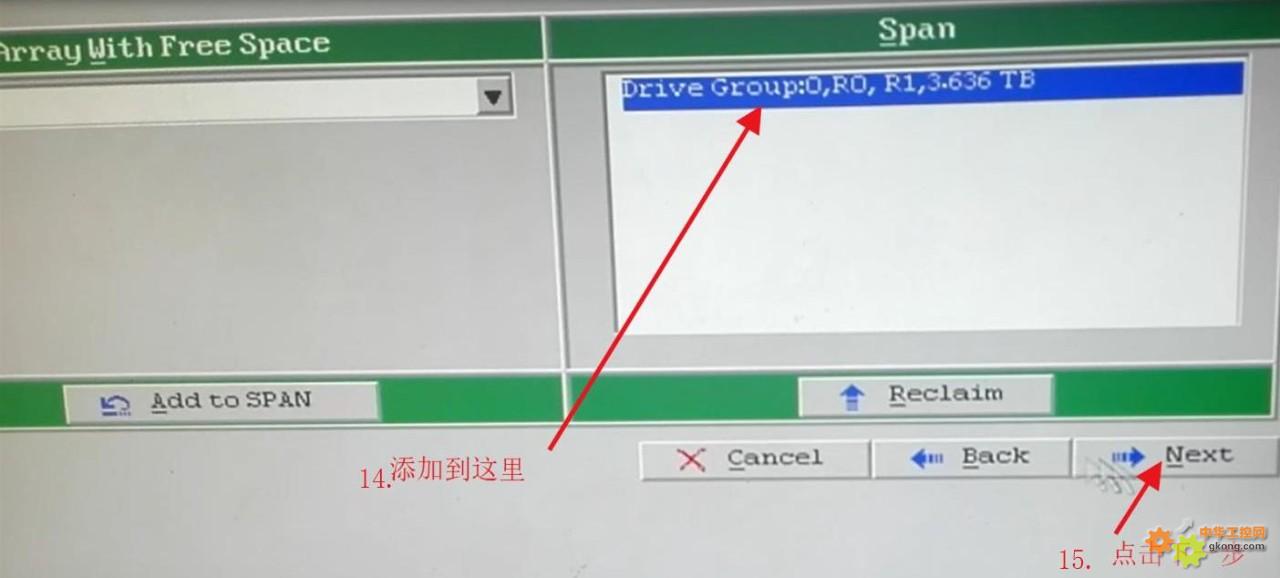

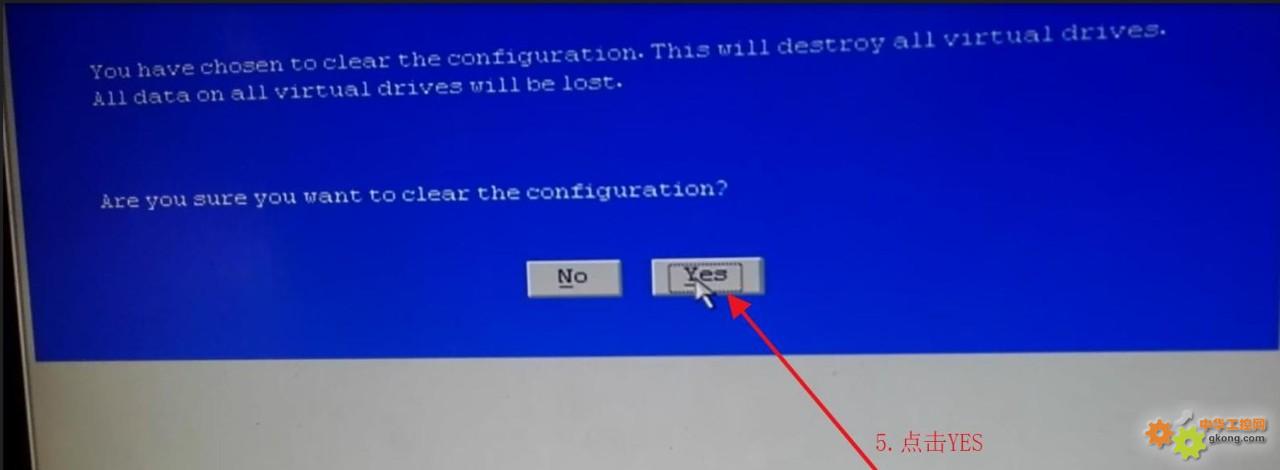

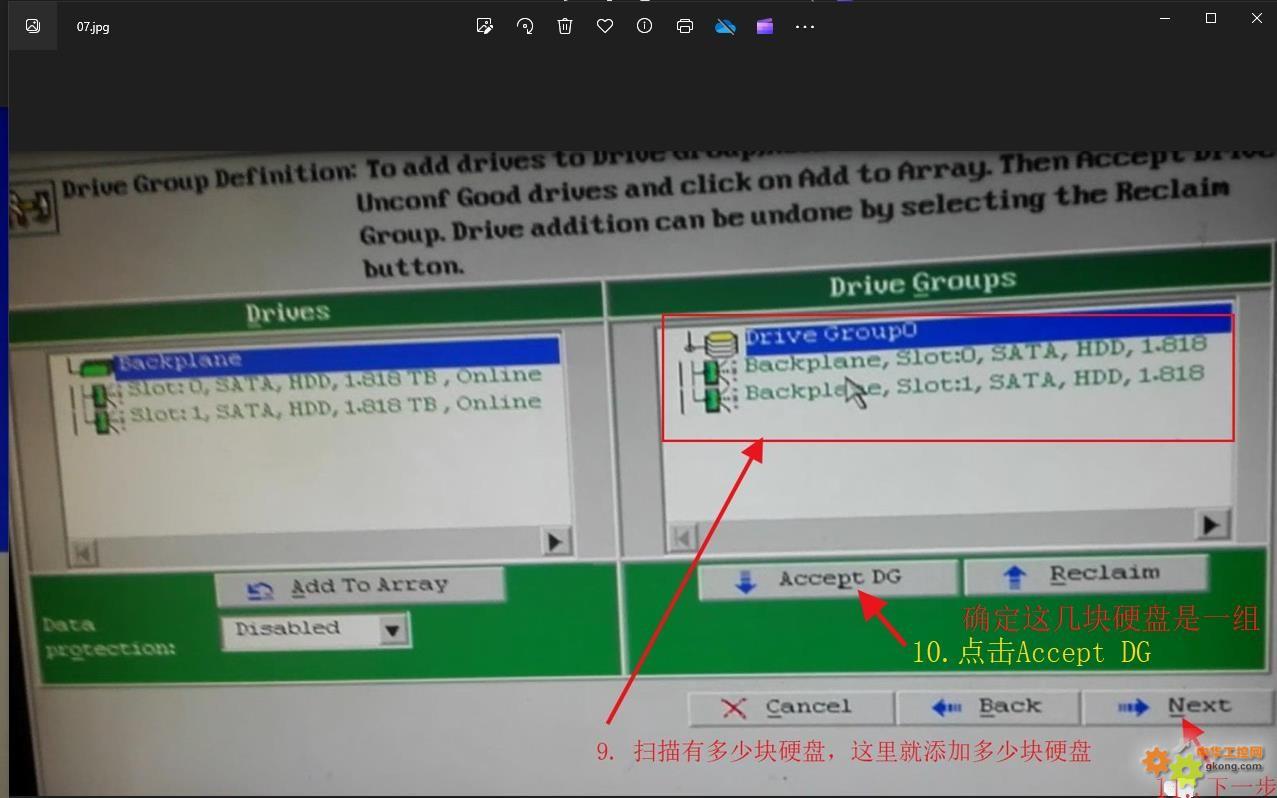

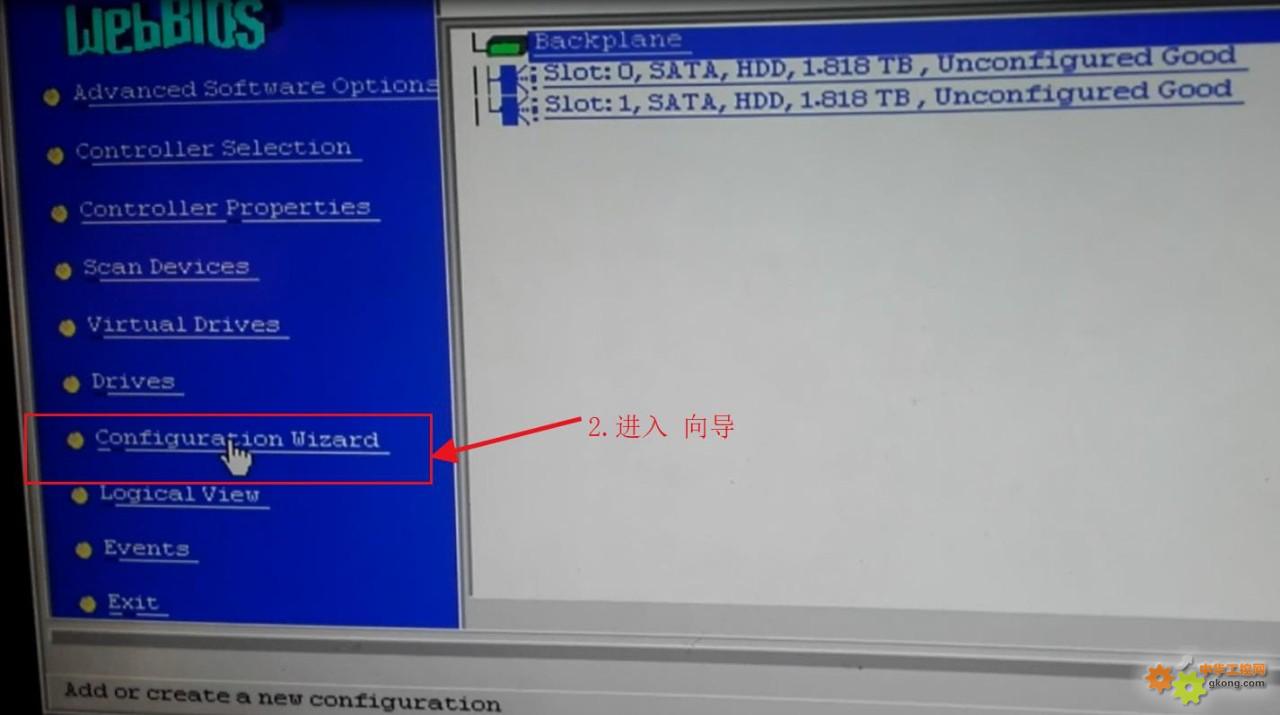

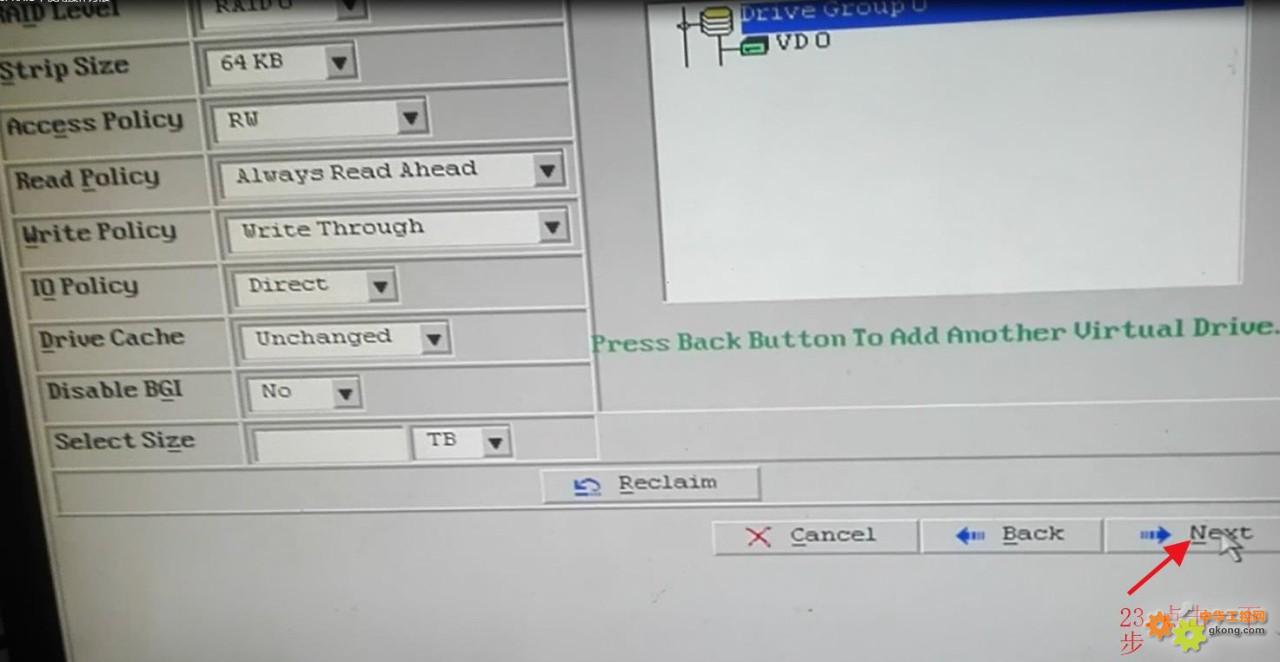

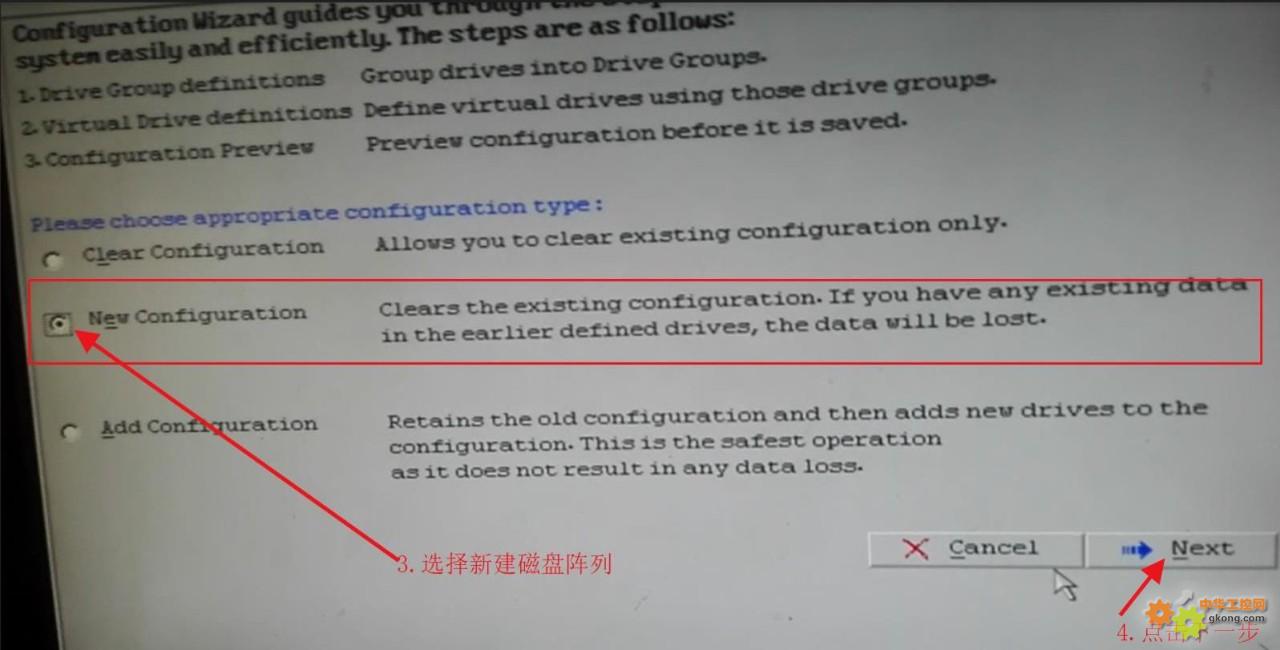

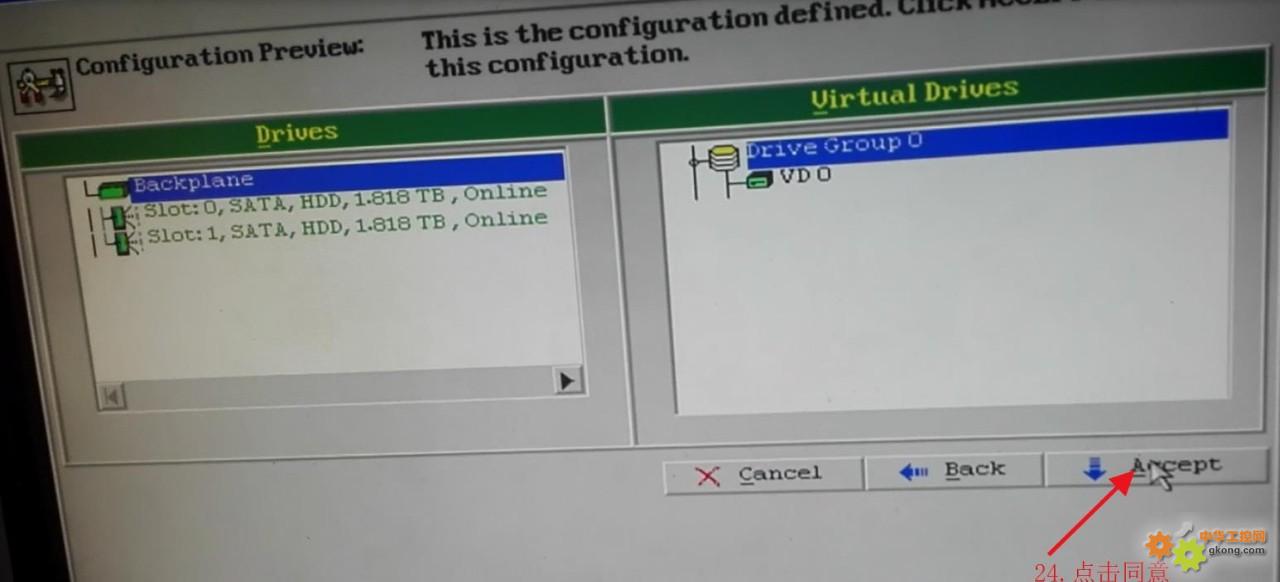

开始在LSI RAID 卡BIOS里面建立磁盘阵列 根据自己的需要选择RAID种类
本贴43楼提到的 RAID卡 BIOS操作方法如下
![附件 02.jpg]()
![附件 03.jpg]()
![附件 04.jpg]()
本贴43楼提到的 RAID卡 BIOS操作方法如下
[此贴子已经被作者于2025/10/25 13:14:55编辑过]
